NSS5932-48FP8QS Data Center Switch
Yüksek yoğunluklu 25GE erişim ve 100GE uplink bağlantıları sunan RoCEv2 veri merkezi anahtarı
Seri: NSS5932 Series Data Center RoCE Switch
Datasheet
Teknik özellikler
Değerler NSS5932-48FP8QS için Maipu'nun resmi ürün sayfasından alınmıştır. Konfigürasyona bağlı farklılıklar için satış mühendisimize danışın.
Donanım ve performans

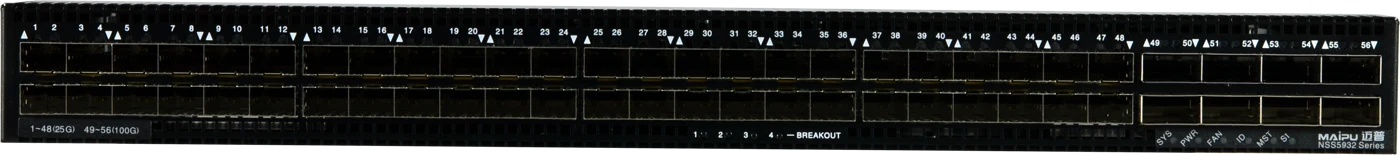

| Fiziksel portlar | Sabit 48*10/25G SFP28 optik arayüz, 8*40/100G QSFP28 optik arayüz |
|---|---|
| Yönetim arayüzleri | Bir console portu, bir yönetim Ethernet portu, bir USB arayüzü |
| Anahtarlama kapasitesi | 4Tbps |
| Flash | 8G |
| Bellek | 4G (varsayılan) |
| Arayüz tampon boyutu | 16M |
| Jumbo Frame | 12K |
| VLAN kaydı | 4094 |
| Maksimum MAC adresi kaydı | 448K |
| Maksimum ARP kaydı | 129K |
| Maksimum IPv4 yönlendirme kaydı | 393K |
| Maksimum IPv6 yönlendirme kaydı | 196K |
| Maksimum VRF kaydı | 8K |
| ECMP yolu | 128 |
| VRRP grubu | 255 |
| IGMP grubu | 8K |
| VxLAN VTEP örneği | 8K |
| Güç kaynağı yuvası | 2 |
| Fan modülü yuvası | 5 |
| Çok işlevli yuva | 1 |
Elektriksel, fiziksel ve çevresel özellikler
| AC giriş gerilimi ve frekansı | 100V ~ 240V, 50Hz ~ 60Hz |
|---|---|
| DC giriş gerilimi | -40~-72V |
| Çalışma sıcaklığı | 0℃ to 50℃ |
| Depolama sıcaklığı | -40℃ to 70℃ |
| Çalışma nemi | 10% to 90%, yoğuşmasız |
| Depolama nemi | 5% to 95%, yoğuşmasız |
| Güç tüketimi | 220W |
| Boyutlar (G×D×Y) | 442mm×420mm×44.2mm |
| MTBF | >200, 000 hours |
Yazılım ve protokoller
| Arayüz özellikleri | UNI/NNI port türü, port hızı, port MTU, port Loopback, Loopback arayüzü, Tunnel arayüzü, Null arayüzü, VXLAN arayüzü |
|---|---|
| Ethernet anahtarlama | LACP bağlantı birleştirme, LACP port önceliği, LACP yük dengeleme, LACP hız izleme, LACP hata ayıklama, port izolasyonu, QinQ, VLAN eşleme, Super VLAN, PVLAN, Voice VLAN, STP, RSTP, MSTP, BPDU Guard, Root Guard, Loopback-detection, Error-disable, VIST/VIST+, GVRP, MLAG, MLAG Lite, VLAN izolasyonu |
| IP protokolleri | ARP, DHCP, DHCPv6, DHCP Server, DHCPv6 Server, DHCPv6 Client, DHCP Relay, DHCPv6 Relay, DHCP Option82, DNS, GRE, IPIP, IPv6 over IPv4, ISATAP, IPv4 over IPv6, IPv6 over IPv6 |
| Yönlendirme protokolleri | IPv4&IPv6 için statik yönlendirme, RIPv1/v2, RIPng, OSPFv2, OSPFv3, IS-IS, IS-ISv6, BGP, BGPv6, politika tabanlı yönlendirme, IRMP, MP-BGP |
| L2 ve L3 multicast | L2: IGMP Snooping, IGMP Snooping over VxLAN, multicast VLAN (MVR, MVP), MLD Snooping, Router-alert Option. L3: IGMPv1/v2/v3, MLDv1/v2, PIM-SM, PIM-DM, PIM-SSM, IPv6 PIM-SM, IPv6 PIM-SSM, MSDP, IGMP grup filtresi, MLD grup filtresi |
| QoS ve ACL | QoS: 802.1p, DSCP, öncelik eşleme, SP, WRR, WDRR, SP+WRR, SP+WDRR, WRED, akış sınıflandırma, trafik izleme, trafik şekillendirme, tıkanıklık yönetimi, tıkanıklık önleme, akış tabanlı yansıtma. ACL: standart IP ACL, genişletilmiş IP ACL, standart MAC ACL, genişletilmiş MAC ACL, genişletilmiş Hybrid ACL, standart IPv6 ACL, genişletilmiş IPv6 ACL |
| Veri merkezi özellikleri | TRILL, VXLAN, M-LAG, M-LAG Lite, MLAG for VXLAN, VXLAN QoS, ESI Multi-Homing, BGP-EVPN, NLB |
| RoCEv2 | ECN, DCQCN, ETS, PFC, iNOF, DCBX |
| MPLS L2/L3 VPN | L3 MPLS VPN: MPLS LDP, MPLS GR, M-VRF, MPLS L3VPN, Inter-AS MPLS VPN Option A/B, MPLS OAM, IPv6 MPLS L3VPN, MPLS TE, MPLS QoS. L2 VPLS VPN: VPWS, Martini/Kompella VPLS, H-VPLS |
| Precision Time Protocol (PTP) | IEEE 1588v2: E2ETC, P2PTC |
| Sanallaştırma | VST: H-VST, M-VST. MAD: MAD LACP, MAD BFD, MAD Fast-hello |
| Güvenlik | ARP Check, AARF, AARF ARP-Guard, CPU Protection, Port Security, IP Source Guard, IPv6 Source Guard, ND-Snooping, DHCP Snooping, DHCPv6 Snooping, Dynamic ARP Inspection (DAI), AARF, Host Guard, PPPoE+, 802.1x, Portal Authentication, Anti-attack detect|drop|flood|log, URPF |
| AAA | Kimlik doğrulama, yetkilendirme, hesap kaydı, Radius, TACACS+ |
| Ağ güvenilirliği | HA, ULFD, ERPS, ULPP, Monitor Link, VRRP, VRRPv3, VBRP, BFD, EEP, CPU koruması |
| Ağ yönetimi | SNMP v1/v2/v3, MIB, RMON, Syslog, Encrypted Syslog, CLI, Telnet, SSHv1/v2, HTTP/HTTPS, FTP/TFTP/SFTP, SCP, Debug, NTP, Keepalive Gateway |
| Ağ izleme | SPAN, RSPAN, ERSPAN, VLAN SPAN, IPFIX, sFlow, LLDP, LLDP-MED, IP-SLA, CWMP, Telemetry, OpenFlow, Netconf, Restconf, BSM, MOD, paket yakalama |
Genel bakış
Ürün tanıtımı

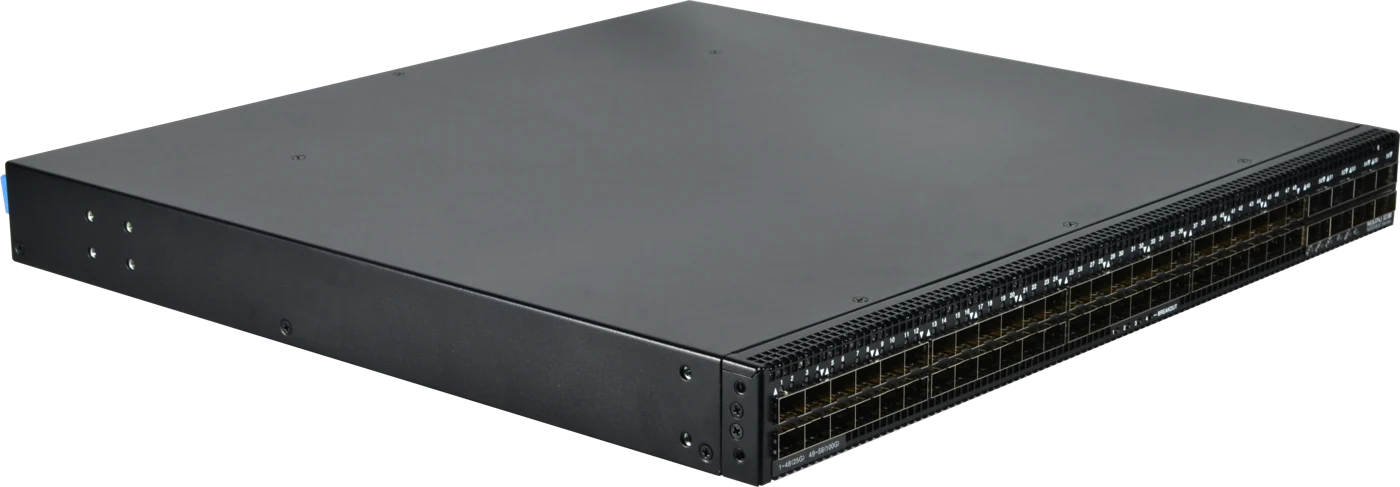

NSS5932-48FP8QS, kurumsal veri merkezi ağları için geliştirilen NSS5932 serisinin 25GE RoCE anahtarıdır. Kompakt 1U gövdede 48*10/25G SFP28 ve 8*40/100G QSFP28 optik arayüz sunar. Maipu MyPowerOS yazılım platformu, kapsamlı veri merkezi servislerini ve yönetim yeteneklerini destekler. Büyük arayüz tamponu, ani trafik artışlarında paket kaybı olmadan iletimi destekler. M-LAG, modüler güç kaynakları ve fan tasarımı yüksek kullanılabilirlik sağlar. NSS5950 ve NSS18500 spine anahtarlarıyla birlikte ölçeklenebilir, sanallaştırılmış bir RoCEv2 fabric ağı oluşturabilir.
01Yüksek yoğunluklu erişim ve uplink bağlantıları
1U gövdede sabit 48*25GE erişim arayüzü ve en fazla 8*100GE QSFP28 uplink sunar. NSS5950 ve NSS18500 spine anahtarlarıyla bloklamasız veri merkezi ağ mimarisi kurulmasını destekler.
02RoCEv2 ve kayıpsız Ethernet
RoCEv2 standartlarını tam olarak destekler. PFC, ECN, ETS ve DCBX teknolojileriyle uçtan uca sıfır jitter, düşük gecikme ve kayıpsız Ethernet ağı oluşturulmasını sağlar.
03Cihazlar arası M-LAG
M-LAG, birden fazla anahtarın bağlantılarını birleştirerek cihazlar arası bağlantı yedekliliği sağlar. Bir anahtar arızalandığında diğer anahtarlar aktif çalışmayı sürdürür; yükseltme sırasında trafik iletimini devralarak servis sürekliliğini korur.
04VxLAN ve BGP-EVPN ile sanallaştırma
Yaygın sanallaştırma platformlarıyla çalışır ve VxLAN overlay ağında donanım ağ geçidi olarak görev yapar. BGP-EVPN, overlay kontrol düzlemi olarak IP ağı üzerinden farklı katman 2/3 etki alanları arasında sanal bağlantı sağlar.
05SDN entegrasyonu için API desteği
NETCONF ve RESTCONF API desteği, üçüncü taraf SDN denetleyicileriyle uzaktan yapılandırma ve yönetimi kolaylaştırır.
06Telemetry ile akıllı OAM
Cihaz verilerini gerçek zamanlı toplar ve müşterinin ağ analiz platformuna iletir. Ağ sağlığının izlenmesini ve kullanıcı deneyimini etkileyen sorunların belirlenip analiz edilmesini destekler.
07Güvenilir donanım ve soğutma
Soğuk ve sıcak hava kanallarını ayıran tasarım, ısı dağıtım verimliliğini artırır. Çalışırken değiştirilebilir yedekli güç modülleri ve fanlar kesintisiz çalışmayı destekler. Fan hızı sistem yüküne göre dinamik olarak ayarlanabilir; temel bileşenlerde kesintisiz çalışma dayanımını artırmaya yönelik “aşırı gerilim” tasarımları kullanılır.
08Ücretsiz lisans politikası
Maipu'nun “tek seferlik yatırım” politikası kapsamında standart ve gelişmiş özellikler farklı sürümlere ayrılmaz. Yeni firmware sürümleri müşterilere ek ücret olmadan sunulur.
Senaryolar
Tipik uygulama
Kurumsal veri merkezi ağlarında yüksek yoğunluklu 25GE erişim ve 100GE uplink bağlantıları.
NSS5950 ve NSS18500 spine anahtarlarıyla ölçeklenebilir, sanallaştırılmış RoCEv2 fabric ağı.
Veri merkezlerinde sunucuların Ethernet üzerinden doğrudan Remote Direct Memory Access (RDMA) gerçekleştirmesine yönelik RoCEv2 kayıpsız Ethernet çözümü.
Bulut bilişim, büyük veri, yapay zekâ ve yüksek performanslı hesaplama ortamları için düşük gecikmeli, kayıpsız Ethernet ağı.
VxLAN overlay ağlarında donanım ağ geçidi ve BGP-EVPN ile katman 2/3 sanal bağlantı.
Konfigürasyon
Sipariş bilgileri
Nihai konfigürasyon proje bazında F2 satış mühendisliği tarafından doğrulanır.
| Sipariş kodu | Açıklama |
|---|---|
| NSS5932-48FP8QS | 48 port 25G SFP28 arayüz, 8 port 100G QSFP28 arayüz, 5 fan yuvası, 1 çok işlevli yuva, çift güç kaynağı yuvası. |

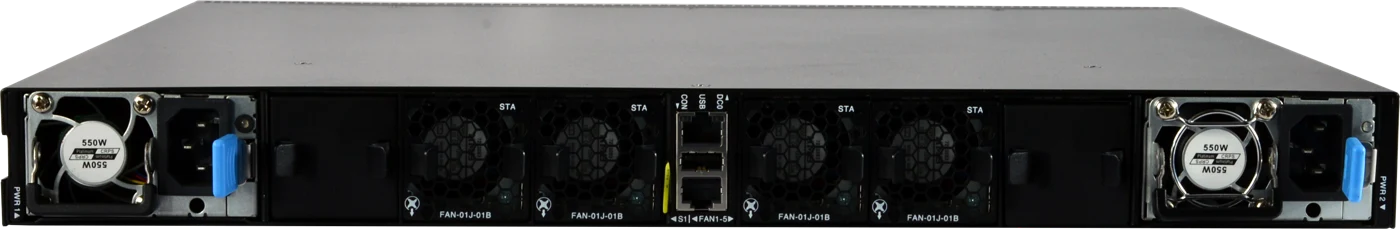

| FAN-01J-01B | V1 sürümü: FAN-01J-01B; modüler fan yuvası, çalışırken değiştirilebilir, önden hava girişi ve arkadan hava çıkışı. |
| FAN-01J-01F | V1 sürümü: FAN-01J-01F; modüler fan yuvası, çalışırken değiştirilebilir, arkadan hava girişi ve önden hava çıkışı. |
| AD550M-HV0B | V3 sürümü: AC giriş 100-240VAC/7A, 550W, çıkış 12V_45A; akım paylaşımı ve çalışırken değiştirme desteği; önden hava girişi, arkadan hava çıkışı. FAN-01J-01B ile birlikte kullanılmalıdır. |
| AD550M-HV0F | V3 sürümü: AC giriş 100-240VAC/7A, 550W, çıkış 12V_45A; akım paylaşımı ve çalışırken değiştirme desteği; arkadan hava girişi, önden hava çıkışı. FAN-01J-01F ile birlikte kullanılmalıdır. |
| DD1300M-5V1B | CPRS DC güç kaynağı; DC giriş -40~-72V/40-22A, çıkış 12V/106A; akım paylaşımı ve çalışırken değiştirme desteği; önden hava girişi, arkadan hava çıkışı. FAN-01J-01B ile birlikte kullanılmalıdır. |
| DD1300M-5V0F | CPRS DC güç kaynağı; DC giriş -40~-72V/40-22A, çıkış 12V/106A; akım paylaşımı ve çalışırken değiştirme desteği; arkadan hava girişi, önden hava çıkışı. FAN-01J-01F ile birlikte kullanılmalıdır. |
