NSS5832-48XF8QS Data Center Switch
100GE uplink bağlantıları ve RoCEv2 desteğiyle yüksek yoğunluklu 10GE veri merkezi anahtarı
Seri: NSS5832 Series Data Center RoCE Switch
Datasheet
Teknik özellikler
Değerler NSS5832-48XF8QS için Maipu'nun resmi ürün sayfasından alınmıştır. Konfigürasyona bağlı farklılıklar için satış mühendisimize danışın.
Donanım ve performans
| Fiziksel portlar | Sabit 48*1/10G SFP+ optik arayüz, 8*40/100G QSFP28 optik arayüz |
|---|---|
| Yönetim arayüzleri | Bir konsol portu, bir yönetim Ethernet portu, bir USB arayüzü |
| Anahtarlama kapasitesi | 2.56Tbps |
| İletim performansı (128-Byte) | 1080Mpps |
| CPU | 4-Core (2-Core/2.0GHz ; 2-Core/1.5GHz) |
| Flash | 8G |
| Bellek | 4G (varsayılan) |
| Arayüz tampon boyutu | 16M |
| Jumbo Frame | 12K |
| VLAN kaydı | 4094 |
| Maksimum MAC adresi kaydı | 448K |
| Maksimum ARP kaydı | 129K |
| Maksimum IPv4 yönlendirme kaydı | 393K |
| Maksimum IPv6 yönlendirme kaydı | 196K |
| Maksimum VRF kaydı | 8K |
| ECMP yolu | 128 |
| VRRP grubu | 255 |
| IGMP grubu | 8K |
| VxLAN VTEP örneği | 8K |
| Güç kaynağı yuvası | 2 |
| Fan modülü yuvası | 5 |
| Çok işlevli yuva | 1 |
| AC giriş gerilimi ve frekansı | 100V ~ 240V, 50Hz ~ 60Hz |
| DC giriş gerilimi | -40~-72V |
| Çalışma sıcaklığı | 0℃ to 50℃ |
| Depolama sıcaklığı | -40℃ to 70℃ |
| Çalışma nemi | 10% to 90%, yoğuşmasız |
| Depolama nemi | 5% to 95%, yoğuşmasız |
| Güç tüketimi | 162W |
| Boyutlar (G×D×Y) | 442mm×420mm×44.2mm |
| MTBF | >200, 000 hours |
Yazılım ve ağ özellikleri
| Ethernet anahtarlama | LACP bağlantı birleştirme, LACP port önceliği, LACP yük dengeleme, LACP hız izleme, LACP Debug, port izolasyonu, QinQ, VLAN eşleme, Super VLAN, PVLAN, Voice VLAN, STP, RSTP, MSTP, BPDU Guard, Root Guard, Loopback-detection, Error-disable, VIST/VIST+, GVRP, MLAG, MLAG Lite, VLAN izolasyonu |
|---|---|
| IP protokolleri | ARP, DHCP, DHCPv6, DHCP Server, DHCPv6 Server, DHCPv6 Client, DHCP Relay, DHCPv6 Relay, DHCP Option82, DNS, GRE, IPIP, IPv6 over IPv4, ISATAP, IPv4 over IPv6, IPv6 over IPv6 |
| Yönlendirme | IPv4&IPv6 için statik yönlendirme, RIPv1/v2, RIPng, OSPFv2, OSPFv3, IS-IS, IS-ISv6, BGP, BGPv6, Policy Route, IRMP, MP-BGP |
| Multicast | IGMP Snooping, IGMP Snooping over VxLAN, multicast VLAN (MVR, MVP), MLD Snooping, Router-alert Option; IGMPv1/v2/v3, MLDv1/v2, PIM-SM, PIM-DM, PIM-SSM, IPv6 PIM-SM, IPv6 PIM-SSM, MSDP, IGMP grup filtresi, MLD grup filtresi |
| QoS ve ACL | 802.1p, DSCP, öncelik eşleme, SP, WRR, WDRR, SP+WRR, SP+WDRR, WRED, akış sınıflandırma, trafik izleme, trafik şekillendirme, tıkanıklık yönetimi ve önleme, akış tabanlı aynalama; standart ve genişletilmiş IP ACL, standart ve genişletilmiş MAC ACL, genişletilmiş Hybrid ACL, standart ve genişletilmiş IPv6 ACL |
| Veri merkezi özellikleri | TRILL, VXLAN, M-LAG, M-LAG Lite, MLAG for VXLAN, VXLAN QoS, ESI Multi-Homing, BGP-EVPN, NLB |
| RoCEv2 | ECN, DCQCN, ETS, PFC, iNOF, DCBX |
| MPLS L2/L3 VPN | MPLS LDP, MPLS GR, M-VRF, MPLS L3VPN, Inter-AS MPLS VPN Option A/B, MPLS OAM, IPv6 MPLS L3VPN, MPLS TE, MPLS QoS; VPWS, Martini/Kompella VPLS, H-VPLS |
| Precision Time Protocol (PTP) | IEEE 1588v2: E2ETC, P2PTC |
| Sanallaştırma | VST: H-VST, M-VST; MAD: MAD LACP, MAD BFD, MAD Fast-hello |
| Güvenlik ve AAA | ARP Check, AARF, AARF ARP-Guard, CPU Protection, Port Security, IP Source Guard, IPv6 Source Guard, ND-Snooping, DHCP Snooping, DHCPv6 Snooping, Dynamic ARP Inspection (DAI), AARF, Host Guard, PPPoE+, 802.1x, Portal Authentication, Anti-attack detect|drop|flood|log, URPF; kimlik doğrulama, yetkilendirme, hesap kaydı, Radius, TACACS+ |
| Ağ güvenilirliği | HA, ULFD, ERPS, ULPP, Monitor Link, VRRP, VRRPv3, VBRP, BFD, EEP, CPU koruması |
| Ağ yönetimi | SNMP v1/v2/v3, MIB, RMON, Syslog, Encrypted Syslog, CLI, Telnet, SSHv1/v2, HTTP/HTTPS, FTP/TFTP/SFTP, SCP, Debug, NTP, Keepalive Gateway |
| Ağ izleme | SPAN, RSPAN, ERSPAN, VLAN SPAN, IPFIX, sFlow, LLDP, LLDP-MED, IP-SLA, CWMP, Telemetry, OpenFlow, Netconf, Restconf, BSM, MOD, paket yakalama |
Genel bakış
Ürün tanıtımı

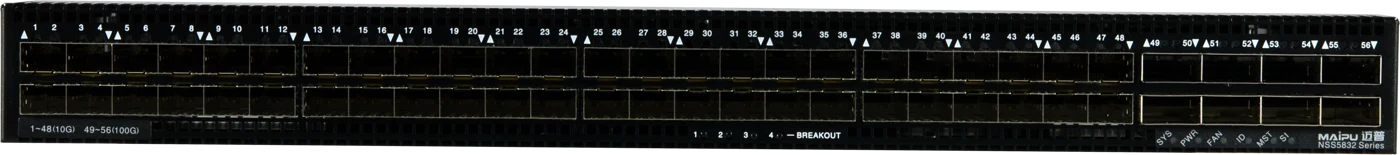

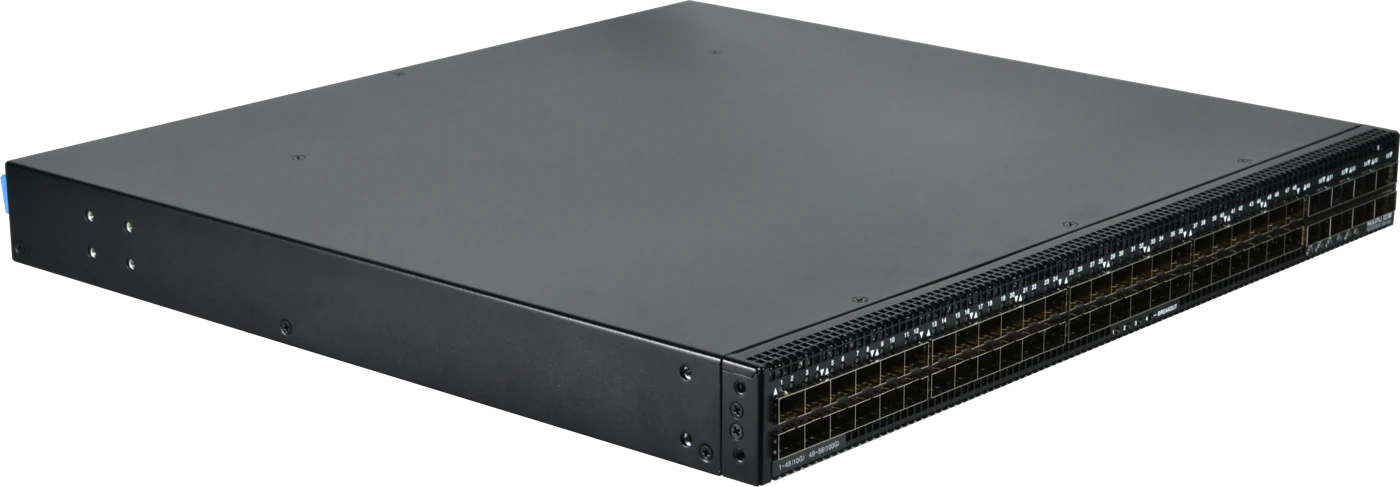

NSS5832-48XF8QS, kurumsal veri merkezi ağları için tasarlanmış NSS5832 serisi bir RoCE anahtarıdır. Kompakt 1U yapıda 48*1/10G SFP+ optik arayüz ve 8*40/100G QSFP28 optik arayüz sunar. Maipu MyPowerOS yazılım platformu, kapsamlı veri merkezi servisleri ve yönetim yetenekleri sağlar. Geniş arayüz tamponu, ani trafik artışlarının paket kaybı olmadan iletilmesini destekler. M-LAG, modüler güç kaynakları ve fanlar hizmet sürekliliğine katkıda bulunur. NSS5950 & NSS18500 spine anahtarlarıyla birlikte ölçeklenebilir, sanallaştırılmış bir RoCEv2 fabric ağı oluşturabilir.
01Yüksek yoğunluklu erişim ve uplink bağlantıları
1U kasada sabit 48*10GE erişim arayüzü ve en fazla 8*100GE QSFP28 uplink sunar. NSS5950 & NSS18500 spine anahtarlarına bağlanarak bloklamasız veri merkezi ağ mimarisi oluşturabilir.
02RoCEv2 ve kayıpsız Ethernet
RoCEv2 standartlarını ve PFC, ECN, ETS, DCBX gibi kayıpsız Ethernet teknolojilerini destekler. Uçtan uca sıfır jitter, düşük gecikme ve kayıpsız iletim sağlayan ağların kurulmasına olanak tanır.
03Cihazlar arası bağlantı birleştirme
M-LAG, birden fazla anahtarın bağlantılarını birleştirerek cihazlar arası bağlantı yedeklemesi sağlar. Bir anahtar arızalandığında diğer anahtarlar aktif çalışmayı sürdürür; yükseltme sırasında trafik iletimini devralarak hizmet kesintisini önler.
04VxLAN ve BGP-EVPN ile sanallaştırma
Yaygın sanallaştırma platformlarıyla çalışır ve VxLAN overlay ağında donanım ağ geçidi olarak görev yapar. BGP-EVPN, overlay kontrol düzlemi olarak IP ağı üzerinden farklı katman 2/3 alanları arasında sanal bağlantı sağlar.
05SDN entegrasyonu için API desteği
NETCONF ve RESTCONF API desteği, üçüncü taraf SDN denetleyicileriyle uzaktan yapılandırma ve yönetimi kolaylaştırır.
06Telemetry ile akıllı işletim ve bakım
Cihaz verilerini gerçek zamanlı toplar ve yönetim verilerini müşterinin ağ analiz platformuna gönderir. Ağ sağlığının izlenmesine, kullanıcı deneyimini etkileyen sorunların belirlenmesine ve analizine yardımcı olur.
07Güvenilir modüler donanım

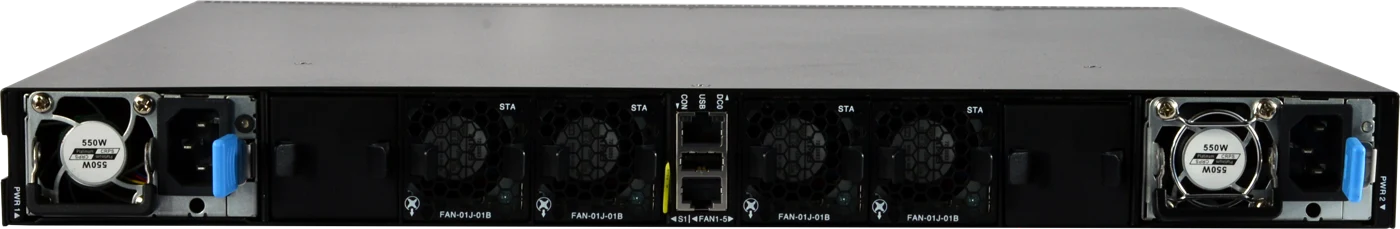

Soğuk ve sıcak hava kanallarını ayıran hava akışı tasarımı, soğutma verimliliğini artırır. Çalışırken değiştirilebilir yedekli güç modülleri ve fanlar kesintisiz çalışmayı destekler; fan hızı sistem yüküne göre dinamik olarak ayarlanabilir. Temel bileşenlerde sürekli çalışmayı destekleyen “overvoltage” tasarımları kullanılır.
08Ücretsiz lisans politikası
Maipu'nun “One-time investment” politikası kapsamında standart ve gelişmiş özellikler farklı sürümlere ayrılmaz. Yeni firmware sürümleri müşterilere ek ücret olmadan sunulur.
Senaryolar
Tipik uygulama
Veri merkezlerinde RoCEv2 tabanlı kayıpsız Ethernet üzerinden sunucular arasında Remote Direct Memory Access (RDMA).
Bulut bilişim, büyük veri, yapay zekâ ve yüksek performanslı hesaplama için düşük gecikmeli, kayıpsız veri merkezi ağları.
NSS5950 & NSS18500 spine anahtarlarıyla ölçeklenebilir, sanallaştırılmış RoCEv2 fabric ağları.
VxLAN overlay ağlarında donanım ağ geçidi ve katman 2 sanallaştırma.
Konfigürasyon
Sipariş bilgileri
Nihai konfigürasyon proje bazında F2 satış mühendisliği tarafından doğrulanır.
| Sipariş kodu | Açıklama |
|---|---|
| NSS5832-48XF8QS | 48 port 10G SFP+ arayüz, 8 port 100G QSFP28 arayüz, 5 fan yuvası, 1 çok işlevli yuva, çift güç kaynağı yuvası. |
| FAN-01J-01B | V1 sürümü: FAN-01J-01B, modüler fan yuvası, çalışırken değiştirilebilir; hava girişi önden, çıkışı arkadan. |
| FAN-01J-01F | V1 sürümü: FAN-01J-01F, modüler fan yuvası, çalışırken değiştirilebilir; hava girişi arkadan, çıkışı önden. |
| AD550M-HV0B | V3 sürümü: AC giriş 100-240VAC/7A, 550W, çıkış 12V_45A; akım paylaşımı ve çalışırken değiştirme desteği. Hava girişi önden, çıkışı arkadan. FAN-01J-01B ile birlikte kullanılmalıdır. |
| AD550M-HV0F | V3 sürümü: AC giriş 100-240VAC/7A, 550W, çıkış 12V_45A; akım paylaşımı ve çalışırken değiştirme desteği. Hava girişi arkadan, çıkışı önden. FAN-01J-01F ile birlikte kullanılmalıdır. |
| DD1300M-5V1B | CPRS DC güç kaynağı; DC giriş -40~-72V/40-22A, çıkış 12V/106A; akım paylaşımı ve çalışırken değiştirme desteği. Hava girişi önden, çıkışı arkadan. FAN-01J-01B ile birlikte kullanılmalıdır. |
| DD1300M-5V0F | CPRS DC güç kaynağı; DC giriş -40~-72V/40-22A, çıkış 12V/106A; akım paylaşımı ve çalışırken değiştirme desteği. Hava girişi arkadan, çıkışı önden. FAN-01J-01F ile birlikte kullanılmalıdır. |
