NSS7830-09C Data Center Switch
Yapay zekâ veri merkezleri için yüksek yoğunluklu 400G VxLAN anahtar
Seri: NSS7830-09C 400G Data Center Switch
Datasheet
Teknik özellikler
Değerler NSS7830-09C için Maipu'nun resmi ürün sayfasından alınmıştır. Konfigürasyona bağlı farklılıklar için satış mühendisimize danışın.
Donanım ve performans
| Kontrol motoru yuvaları | 1 |
|---|---|
| Çoklu servis yuvaları | 1 |
| Servis kartı yuvaları | 8 |
| Servis hat kartları | 16 portlu 25G SFP28 veya 16 portlu 100G QSFP28 veya 8 portlu 200G QSFP56 veya 4 portlu 400G QSFP-DD/QSFP112 hat kartı |
| Yönetim arayüzleri | 1 konsol portu, 1 yönetim Ethernet portu, 1 USB arayüzü |
| Anahtarlama kapasitesi | 25.6Tbps |
| Flash | 8G |
| Bellek | 8G (varsayılan) |
| Arayüz arabellek boyutu | 64M |
| Jumbo Frame | 12K |
| VLAN kaydı | 4094 |
| Maksimum MAC adresi kaydı | 448K |
| Maksimum ARP kaydı | 251K |
| Maksimum IPv4 yönlendirme kaydı | 768K |
| Maksimum IPv6 yönlendirme kaydı | 384K |
| Maksimum VRF kaydı | 4K |
| VRRP grubu | 255 |
| Maksimum ECMP yolu | 128 |
| IGMP grubu | 8K |
| VxLAN VTEP örneği | 8K |
| Güç kaynağı yuvaları | 4 |
| Fan modülü yuvaları | 5 |
| AC giriş gerilimi ve frekansı | 100V ~ 240V, 50Hz ~ 60Hz |
| DC giriş gerilimi | -40 ~ -72V |
| Çalışma sıcaklığı | 0℃ ila 50℃ |
| Depolama sıcaklığı | -40℃ ila 70℃ |
| Çalışma nemi | 10% ila 90%, yoğuşmasız |
| Depolama nemi | 5% ila 95%, yoğuşmasız |
| Güç tüketimi | 1883W |
| Boyutlar (G*D*Y) | 442mm*690mm*177mm |
| MTBF | >200, 000 hours |
Yazılım ve protokoller
| Katman 2 arayüzleri | UNI/NNI port türü, port hızı, port MTU, port loopback; Loopback, Tunnel, Null ve VXLAN arayüzleri |
|---|---|
| Ethernet anahtarlama | LACP bağlantı birleştirme, LACP port önceliği, LACP yük dengeleme, LACP hız izleme, LACP hata ayıklama, port izolasyonu, QinQ, VLAN eşleme, Super VLAN, PVLAN, Voice VLAN, STP, RSTP, MSTP, Loopback-detection, Error-disable, VIST/VIST+, GVRP, MLAG, MLAG Lite, VLAN izolasyonu |
| IP protokolleri | ARP, DHCP, DHCPv6, DHCP Server, DHCPv6 Server, DHCPv6 Client, DHCP Relay, DHCPv6 Relay, DHCP Option82, DNS, GRE, IPIP, IPv6 over IPv4, ISATAP, IPv4 over IPv6, IPv6 over IPv6 |
| Yönlendirme | IPv4&IPv6 statik yönlendirme, RIPv1/v2, RIPng, OSPFv2, OSPFv3, IS-IS, IS-ISv6, BGP, BGPv6, Policy Route, MP-BGP |
| Katman 2/3 multicast | IGMP Snooping, IGMP Snooping over VxLAN, multicast VLAN (MVR, MVP), MLD Snooping, Router-alert Option; IGMPv1/v2/v3, MLDv1/v2, PIM-SM, PIM-DM, PIM-SSM, IPv6 PIM-SM, IPv6 PIM-SSM, MSDP, IGMP Group Filter, MLD Group Filter |
| QoS ve ACL | 802.1p, DSCP, öncelik eşleme, SP, WRR, WDRR, SP+WRR, SP+WDRR, WRED, akış sınıflandırma, trafik izleme, trafik şekillendirme, tıkanıklık yönetimi ve önleme, akış tabanlı aynalama; standart IP ACL, genişletilmiş IP ACL, standart MAC ACL, genişletilmiş MAC ACL, genişletilmiş Hybrid ACL, standart IPv6 ACL, genişletilmiş IPv6 ACL |
| Veri merkezi özellikleri | TRILL, VXLAN, M-LAG, MLAG for VXLAN, VXLAN QoS, ESI Multi-Homing, BGP-EVPN, NLB |
| RoCEv2 | ECN, EQCN, ETS, PFC, iNOF, DCBX |
| MPLS L2/L3 VPN | MPLS LDP, MPLS GR, M-VRF, MPLS L3VPN, Inter-AS MPLS VPN Option A/B, MPLS OAM, IPv6 MPLS L3VPN, MPLS TE, MPLS QoS; VPWS, Martini/Kompella VPLS, H-VPLS |
| Hassas zaman protokolü ve sanallaştırma | PTP IEEE 1588v2: E2ETC, P2PTC; VST: H-VST, M-VST; MAD: MAD LACP, MAD BFD, MAD Fast-hello |
| Güvenlik ve AAA | ARP Check, AARF, AARF ARP-Guard, CPU Protection, Port Security, IP Source Guard, IPv6 Source Guard, ND-Snooping, DHCP Snooping, DHCPv6 Snooping, Dynamic ARP Inspection (DAI), AARF, Host Guard, P2P MACSec, PPPoE+, 802.1x, Portal Authentication, Anti-attack detect|drop|flood|log, URPF; kimlik doğrulama, yetkilendirme, hesap takibi, Radius, TACACS+ |
| Ağ güvenilirliği | HA, ULFD, ERPS, ULPP, Monitor Link, VRRP, VRRPv3, VBRP, BFD, EEP, CPU koruması |
| Ağ yönetimi | SNMP v1/v2/v3, MIB, RMON, SYSLOG, CLI, Telnet, SSH, HTTP/HTTPS, FTP/TFTP, Debug, NTP, Keepalive Gateway |
| Ağ izleme | SPAN, RSPAN, ERSPAN, VLAN SPAN, IPFIX, sFlow, LLDP, LLDP-MED, IP-SLA, CWMP, Telemetry, OpenFlow, Netconf, Restconf, BSM, MOD, Capture Packet |
Genel bakış
Ürün tanıtımı
NSS7830-09C, yapay zekâ hesaplama veri merkezleri için tasarlanmış yeni nesil bir Maipu 400G VxLAN anahtarıdır. Yüksek veri aktarım kapasitesine sahip 25G/100G/200G/400G arayüzleri, geniş arabellek ve düşük gecikme sunar. Maipu MyPowerOS yazılım platformu, kapsamlı veri merkezi servisleri ve yönetim yetenekleri sağlar.
014U boyutunda yüksek port yoğunluğu

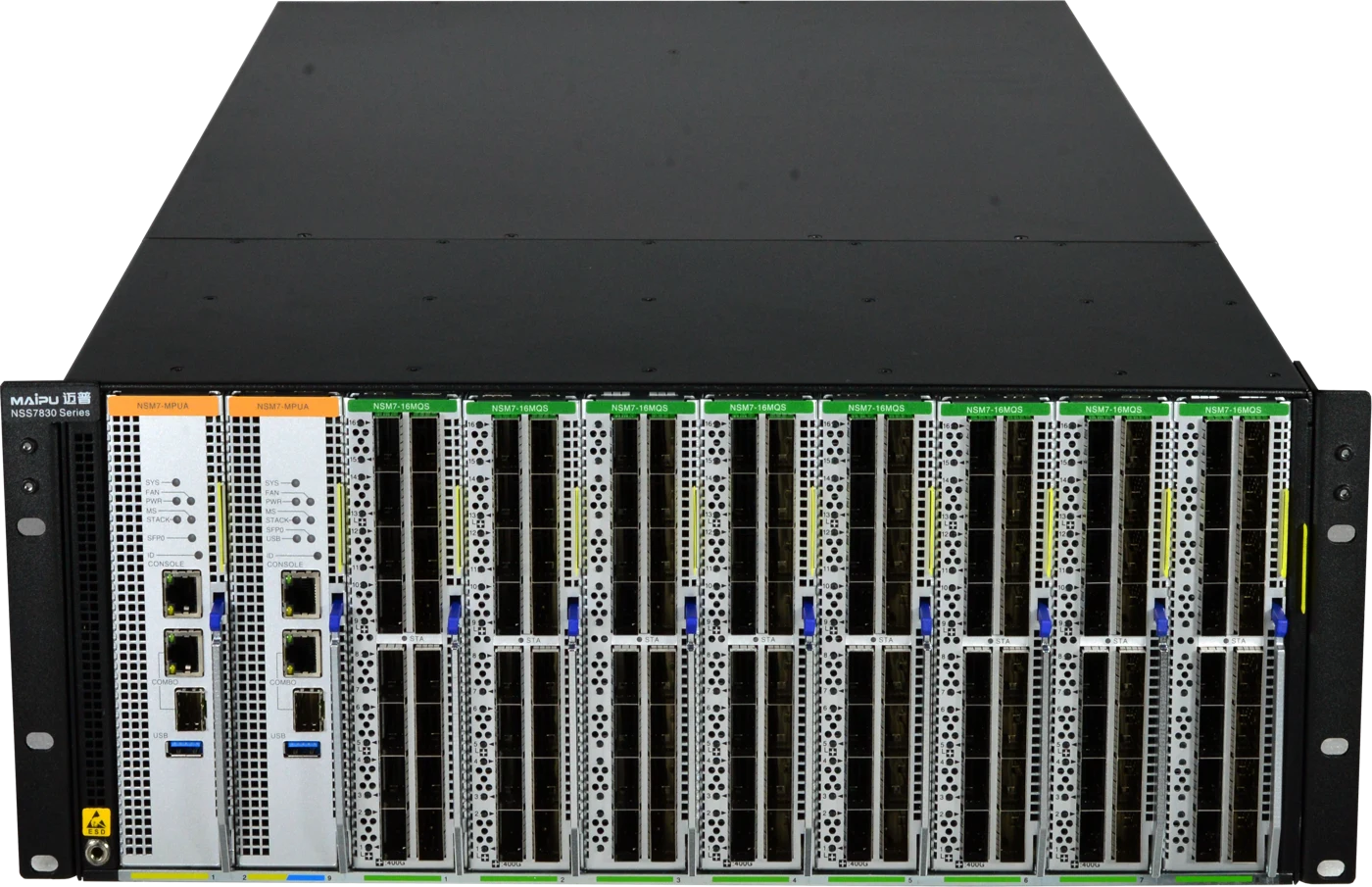

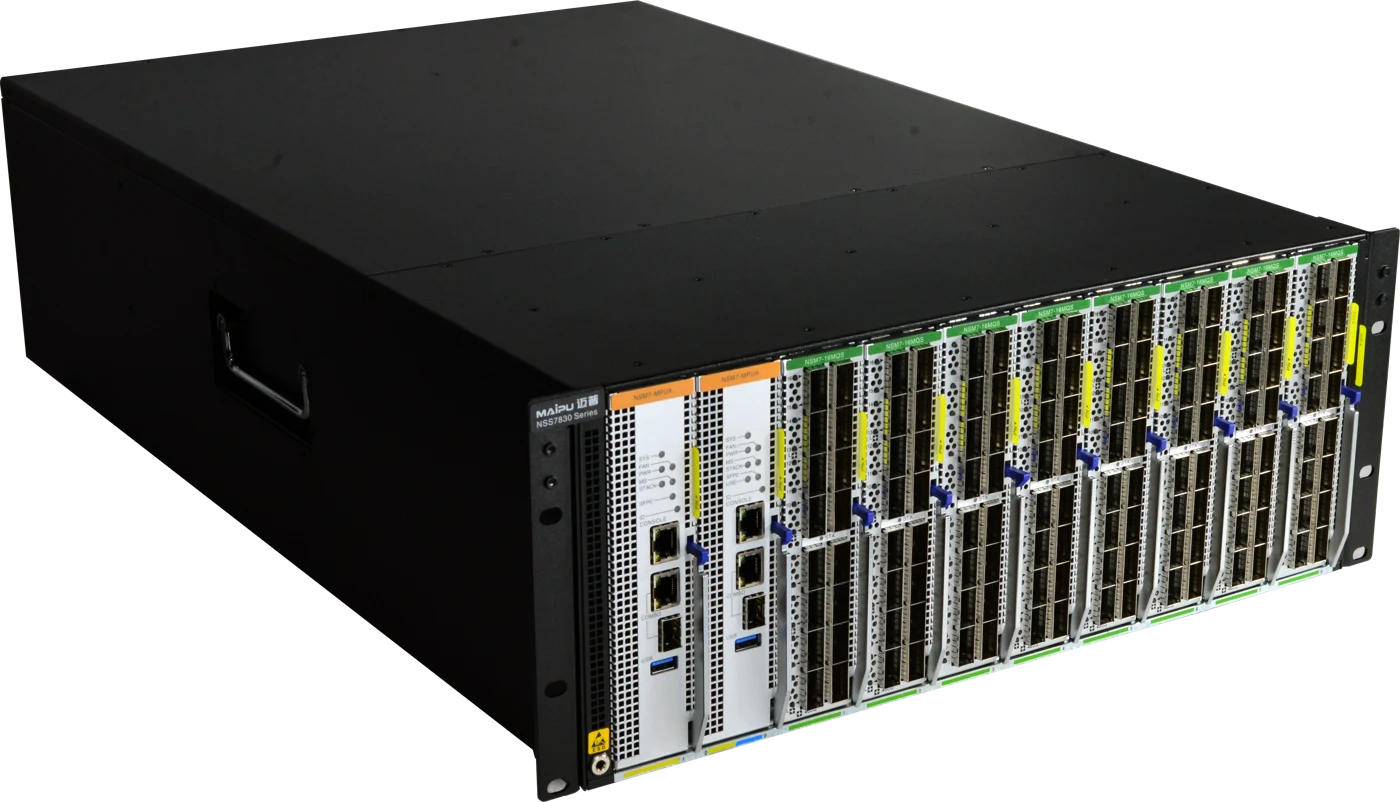

Kompakt 4U cihazda en fazla 128*10/25G, 128*40/100G, 64*200G veya 32*400G arayüz sunar. NSS5830/5930 VxLAN leaf anahtarlarla birlikte ölçeklenebilir, sanallaştırılmış bir fabric ağ oluşturabilir.
02RoCEv2 kayıpsız Ethernet
Priority-based Flow Control (PFC) ve Explicit Congestion Notification (ECN) algoritmaları, ağ tıkanıklığında paket kaybını ve yeniden iletimleri önlemeye, gecikmeyi ve gecikme değişimini azaltmaya yardımcı olur. Geniş arayüz arabelleği, ani trafik artışlarında paket kaybı olmadan iletimi destekler.
03M-LAG ile cihazlar arası bağlantı birleştirme
Birden fazla anahtarın bağlantılarını birleştirerek cihazlar arası bağlantı yedekliliği sağlar. Bir anahtar arızalandığında diğer anahtarlar aktif çalışmayı sürdürür; yükseltme sırasında trafik iletimini diğer anahtarlar devralır.
04VxLAN ve BGP-EVPN
Yaygın sanallaştırma platformlarıyla çalışır ve VxLAN overlay ağında donanımsal ağ geçidi görevi üstlenir. VxLAN, katman 2 adres alanını 4,000 değerinden 16 milyon değerine genişletir. BGP-EVPN, overlay kontrol düzlemi olarak IP veya MPLS ağı üzerinden farklı katman 2/3 alanları arasında sanal bağlantı sağlar.
05Telemetry ile akıllı işletim ve bakım
Cihaz verilerini gerçek zamanlı toplar ve yönetim verilerini müşterinin ağ analiz platformuna gönderir. Ağ sağlığının izlenmesine ve kullanıcı deneyimini etkileyen sorunların belirlenip analiz edilmesine yardımcı olur.
06NETCONF ve Restconf API entegrasyonu
NETCONF ve Restconf API desteğiyle üçüncü taraf SDN denetleyicileriyle çalışarak uzaktan cihaz yapılandırmasını kolaylaştırır.
07Yedekli ve çalışırken değiştirilebilir donanım

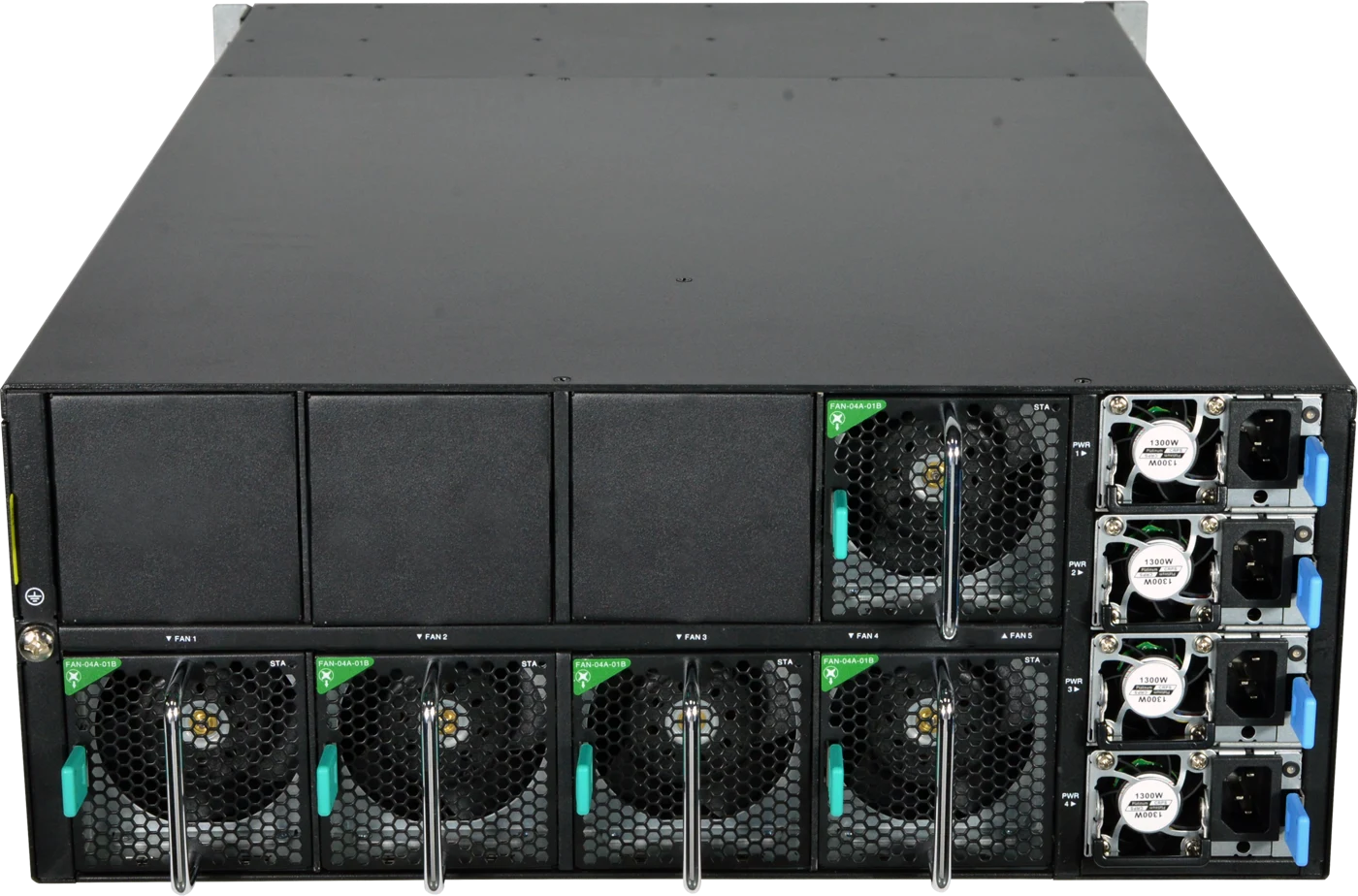

Soğuk ve sıcak hava kanallarını ayıran hava akışı tasarımı, ısı dağıtımını iyileştirir. Çalışırken değiştirilebilir yedekli güç modülleri ve fanlar kesintisiz çalışmayı destekler. Fan hızı sistem iş yüküne göre dinamik olarak ayarlanabilir. Temel bileşenlerde sürekli çalışma dayanımını destekleyen “aşırı gerilim” tasarımları kullanılır.
08Ücretsiz lisans politikası
Maipu'nun tek seferlik yatırım politikası kapsamında standart ve gelişmiş özellikler farklı sürümlere ayrılmaz. Yeni firmware sürümleri müşterilere ek ücret alınmadan sunulur.
Senaryolar
Tipik uygulama
Yapay zekâ hesaplama veri merkezleri.
NSS5830/5930 VxLAN leaf anahtarlarla ölçeklenebilir ve sanallaştırılmış veri merkezi fabric ağları.
Sunucuların Ethernet üzerinden doğrudan Remote Direct Memory Access (RDMA) gerçekleştirdiği RoCEv2 kayıpsız Ethernet ağları.
Veri merkezlerinde bulut bilişim, büyük veri, yapay zekâ ve yüksek performanslı hesaplama dağıtımları.
Konfigürasyon
Sipariş bilgileri
Nihai konfigürasyon proje bazında F2 satış mühendisliği tarafından doğrulanır.
| Sipariş kodu | Açıklama |
|---|---|
| NSS7830-09C | NSS7830-09C şasi; 1*kontrol motoru yuvası, 1*çoklu servis yuvası, 8*servis yuvası, 5*fan yuvası, 4*güç yuvası. |
| NSM7-MPUA | NSM7-MPUA konsol motoru; 1*Console Port, 1*DC0 Port, 1*USB2.0 arayüzü. |
| NSM7-16MQS | 16 portlu 100GE QSFP28 arayüz hat kartı. 4 portlu 400GE QSFP112/QSFP-DD veya 8 portlu 200GE QSFP56 arayüz olarak yapılandırılabilir. |
| NSM7-16FP | 16 portlu 10/25GE SFP28 arayüz hat kartı. |
| AD1300M-HV1B | CPRS AC güç kaynağı; AC giriş 200~240V/8A, çıkış 12V/1300W veya AC giriş 100-127V/12A, çıkış 12V/1000W. Akım paylaşımı ve çalışırken değiştirme desteği. Hava girişi önden, çıkışı arkadan. FAN-04A-01B ile birlikte kullanılmalıdır. |
| DD1300M-5V1B | CPRS DC güç kaynağı; DC giriş -40~-72V/40-22A, çıkış 12V/106A. Akım paylaşımı ve çalışırken değiştirme desteği. Hava girişi önden, çıkışı arkadan. FAN-04A-01B ile birlikte kullanılmalıdır. |
| FAN-04A-01B | FAN-04A-01B fan modülü; çalışırken değiştirilebilir. Hava girişi önden, çıkışı arkadan. |
| FAN-04A-01F | FAN-04A-01F fan modülü; çalışırken değiştirilebilir. Hava girişi arkadan, çıkışı önden. |
