NSS7816-32QE Data Center Switch
Yapay zekâ veri merkezleri için yüksek yoğunluklu 400GE VxLAN anahtar
Seri: NSS7816-32QE 400G Data Center Switch
Datasheet
Teknik özellikler
Değerler NSS7816-32QE için Maipu'nun resmi ürün sayfasından alınmıştır. Konfigürasyona bağlı farklılıklar için satış mühendisimize danışın.
Donanım ve performans
| Arabirimler | 32*400G QSFP112 + 2*25G SFP28 |
|---|---|
| Yönetim arabirimleri | Bir konsol portu, bir yönetim Ethernet portu, bir USB arabirimi |
| Anahtarlama kapasitesi | 25.6Tbps |
| Flash | 8G |
| Bellek | 8G (varsayılan) |
| Arabirim tampon boyutu | 64M |
| Jumbo Frame | 12K |
| VLAN kaydı | 4094 |
| Maksimum MAC adres kaydı | 448K |
| Maksimum ARP kaydı | 251K |
| Maksimum IPv4 yönlendirme kaydı | 768K |
| Maksimum IPv6 yönlendirme kaydı | 384K |
| Maksimum VRF kaydı | 4K |
| VRRP grubu | 255 |
| Maksimum ECMP yolu | 128 |
| IGMP grubu | 8K |
| VxLAN VTEP örneği | 8K |
| Güç kaynağı yuvası | 2 |
| Fan modülü yuvası | 6 |
Elektriksel, fiziksel ve çevresel özellikler
| AC giriş gerilimi ve frekansı | 100V ~ 240V, 50Hz ~ 60Hz |
|---|---|
| DC giriş gerilimi | -40 ~ -72V |
| Çalışma sıcaklığı | 0℃ to 50℃ |
| Depolama sıcaklığı | -40℃ to 70℃ |
| Çalışma nemi | 10% to 90%, yoğuşmasız |
| Depolama nemi | 5% to 95%, yoğuşmasız |
| Güç tüketimi | Önden giriş, arkadan çıkış hava akışı: 823W; arkadan giriş, önden çıkış hava akışı: 937W |
| Boyutlar (G*D*Y) | 442mm*560mm*44.2mm |
| MTBF | >200, 000 hours |
Yazılım özellikleri
| Arabirim özellikleri | UNI/NNI port türü, port hızı, port MTU, Port Loopback, Loopback arabirimi, Tunnel arabirimi, Null arabirimi, VXLAN arabirimi |
|---|---|
| Ethernet anahtarlama | LACP bağlantı birleştirme, LACP port önceliği, LACP yük dengeleme, LACP hız izleme, LACP Debug, port izolasyonu, QinQ, VLAN eşleme, Super VLAN, PVLAN, Voice VLAN, STP, RSTP, MSTP, Loopback-detection, Error-disable, VIST/VIST+, GVRP, MLAG, MLAG Lite, VLAN izolasyonu |
| IP protokolleri | ARP, DHCP, DHCPv6, DHCP Server, DHCPv6 Server, DHCPv6 Client, DHCP Relay, DHCPv6 Relay, DHCP Option82, DNS, GRE, IPIP, IPv6 over IPv4, ISATAP, IPv4 over IPv6, IPv6 over IPv6 |
| Yönlendirme protokolleri | IPv4&IPv6 statik yönlendirme, RIPv1/v2, RIPng, OSPFv2, OSPFv3, IS-IS, IS-ISv6, BGP, BGPv6, Policy Route, MP-BGP |
| L2/L3 multicast | L2: IGMP Snooping, IGMP Snooping over VxLAN, multicast VLAN (MVR, MVP), MLD Snooping, Router-alert Option. L3: IGMPv1/v2/v3, MLDv1/v2, PIM-SM, PIM-DM, PIM-SSM, IPv6 PIM-SM, IPv6 PIM-SSM, MSDP, IGMP Group Filter, MLD Group Filter |
| QoS | 802.1p, DSCP, öncelik eşleme, SP, WRR, WDRR, SP+WRR, SP+WDRR, WRED, akış sınıflandırma, trafik izleme, trafik şekillendirme, tıkanıklık yönetimi, tıkanıklık önleme, akış tabanlı aynalama |
| ACL | Standart IP ACL, genişletilmiş IP ACL, standart MAC ACL, genişletilmiş MAC ACL, genişletilmiş Hybrid ACL, standart IPv6 ACL, genişletilmiş IPv6 ACL |
| Veri merkezi özellikleri | TRILL, VXLAN, M-LAG, MLAG for VXLAN, VXLAN QoS, ESI Multi-Homing, BGP-EVPN, NLB |
| RoCEv2 | ECN, EQCN, ETS, PFC, iNOF, DCBX |
| MPLS L2/L3 VPN | L3: MPLS LDP, MPLS GR, M-VRF, MPLS L3VPN, Inter-AS MPLS VPN Option A/B, MPLS OAM, IPv6 MPLS L3VPN, MPLS TE, MPLS QoS. L2: VPWS, Martini/Kompella VPLS, H-VPLS |
| Precision Time Protocol (PTP) | IEEE 1588v2: E2ETC, P2PTC |
| Sanallaştırma | VST: H-VST, M-VST; MAD: MAD LACP, MAD BFD, MAD Fast-hello |
| Güvenlik | ARP Check, AARF, AARF ARP-Guard, CPU Protection, Port Security, IP Source Guard, IPv6 Source Guard, ND-Snooping, DHCP Snooping, DHCPv6 Snooping, Dynamic ARP Inspection (DAI), AARF, Host Guard, P2P MACSec, PPPoE+, 802.1x, Portal Authentication, Anti-attack detect|drop|flood|log, URPF |
| AAA | Kimlik doğrulama, yetkilendirme, hesap takibi, Radius, TACACS+ |
| Ağ güvenilirliği | HA, ULFD, ERPS, ULPP, Monitor Link, VRRP, VRRPv3, VBRP, BFD, EEP, CPU koruması |
| Ağ yönetimi | SNMP v1/v2/v3, MIB, RMON, SYSLOG, CLI, Telnet, SSH, HTTP/HTTPS, FTP/TFTP, Debug, NTP, Keepalive Gateway |
| Ağ izleme | SPAN, RSPAN, ERSPAN, VLAN SPAN, IPFIX, sFlow, LLDP, LLDP-MED, IP-SLA, CWMP, Telemetry, OpenFlow, Netconf, Restconf, BSM, MOD, Capture Packet |
Genel bakış
Ürün tanıtımı

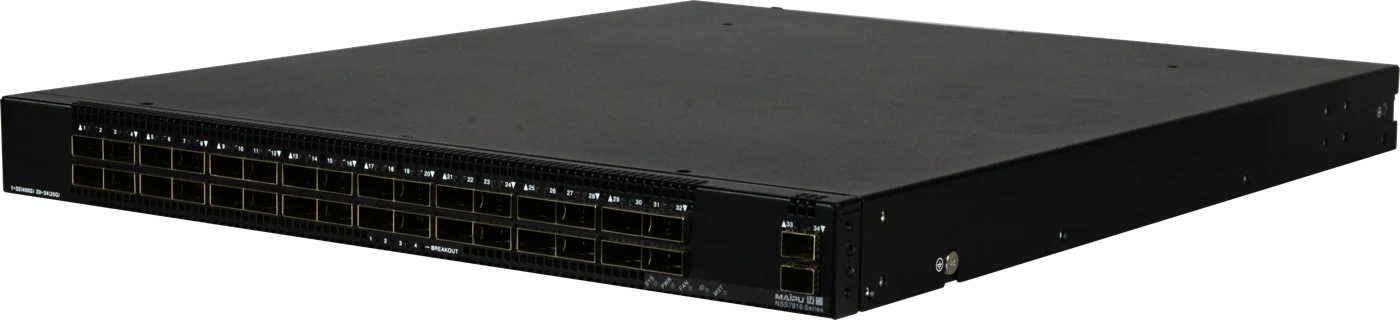

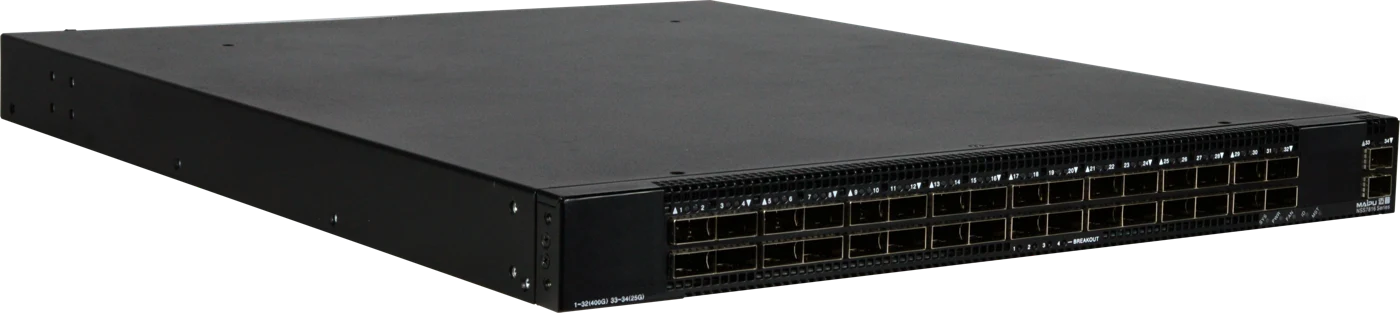

NSS7816-32QE, yapay zekâ hesaplama veri merkezleri için tasarlanmış, Maipu’nun yeni nesil tam 400GE VxLAN anahtarıdır. Kompakt 1U kasada 32*400G arabirim, geniş tampon kapasitesi ve düşük gecikme sunar. Maipu MyPowerOS yazılım platformu, kapsamlı veri merkezi hizmetleri ve yönetim yetenekleri sağlar. Geniş arabirim tamponu, ani trafik artışlarında paket kaybı olmadan iletimi destekler. M-LAG, modüler güç kaynakları ve fanlar yüksek güvenilirlik sağlar. NSS5830/5930 VxLAN leaf anahtarlarla birlikte ölçeklenebilir, sanallaştırılmış bir fabric ağı oluşturabilir.
01Yüksek yoğunluklu 400G bağlantı
Gelişmiş donanım mimarisi, kompakt 1U cihazda 32*400G arabirim sunarak veri merkezi bağlantı yoğunluğu gereksinimlerini karşılar.
02RoCEv2 kayıpsız Ethernet
Priority-based Flow Control (PFC) ve Explicit Congestion Notification (ECN), ağ tıkanıklığında paket kaybını ve yeniden iletimi önlemeye, gecikmeyi ve gecikme değişkenliğini azaltmaya yardımcı olur.
03M-LAG ile cihazlar arası bağlantı birleştirme
Birden fazla anahtarın bağlantılarını birleştirerek cihazlar arası bağlantı yedekliliği sağlar. Bir anahtar arızalandığında diğer anahtarlar etkin kalır; yükseltme sırasında trafik iletimini devralarak hizmet sürekliliğini korur.
04VxLAN ile Layer2/3 sanallaştırma
Yaygın sanallaştırma platformlarıyla çalışır ve VxLAN overlay ağında donanım ağ geçidi olarak görev yapar. VxLAN, katman 2 ağ adres alanını 4,000’den 16 milyon adrese genişletir.
05Telemetry ile akıllı işletim ve bakım
Cihaz verilerini gerçek zamanlı toplar ve yönetim verilerini müşterinin ağ analiz platformuna gönderir. Ağ sağlığının izlenmesine ve kullanıcı deneyimini etkileyen sorunların belirlenip analiz edilmesine yardımcı olur.
06NETCONF ve Restconf API entegrasyonu
NETCONF ve Restconf API desteğiyle üçüncü taraf SDN denetleyicileriyle çalışarak uzaktan cihaz yapılandırmasını kolaylaştırır.
07Güvenilir donanım tasarımı

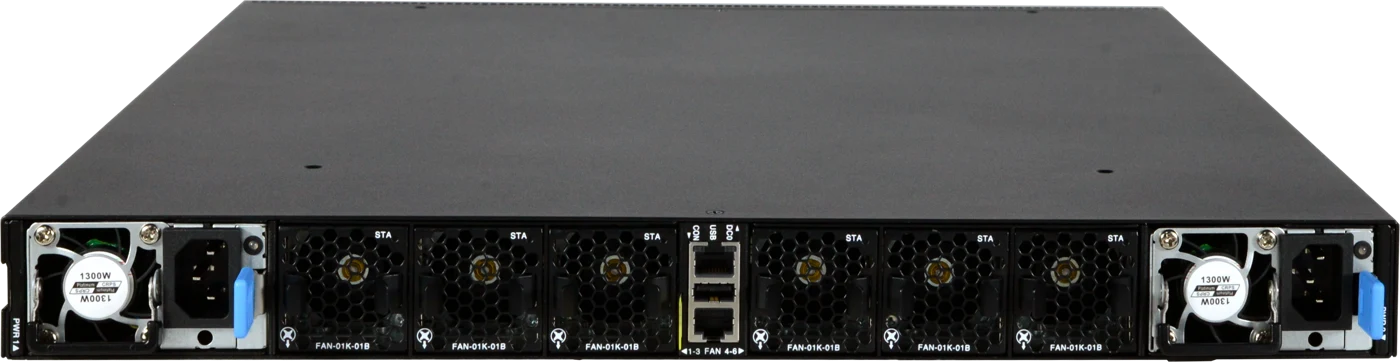

Soğuk ve sıcak hava kanallarını ayıran tasarım, ısı dağıtım verimliliğini artırır. Çalışırken değiştirilebilir yedekli güç modülleri ve fanlar kesintisiz çalışmayı destekler. Fan hızı sistem iş yüküne göre dinamik olarak ayarlanabilir. Temel bileşenlerde sürekli çalışma dayanıklılığı için “aşırı gerilim” tasarımları kullanılır.
08Ücretsiz lisans politikası
Maipu’nun “tek seferlik yatırım” politikası kapsamında standart ve gelişmiş özellikler farklı sürümlere ayrılmaz. Yeni firmware sürümleri müşterilere ek ücret olmadan sunulur.
Senaryolar
Tipik uygulama
Yapay zekâ hesaplama veri merkezleri.
NSS5830/5930 VxLAN leaf anahtarlarla ölçeklenebilir, sanallaştırılmış veri merkezi fabric ağları.
Veri merkezlerinde Ethernet üzerinden Remote Direct Memory Access (RDMA) için RoCEv2 kayıpsız Ethernet ağları.
Bulut bilişim, büyük veri, yapay zekâ ve yüksek performanslı hesaplama kurulumları için uçtan uca, sıfır gecikme değişkenlikli, düşük gecikmeli, kayıpsız Ethernet ağları.
Konfigürasyon
Sipariş bilgileri
Nihai konfigürasyon proje bazında F2 satış mühendisliği tarafından doğrulanır.
| Sipariş kodu | Açıklama |
|---|---|
| NSS7816-32QE | 32*400G QSFP112 arabirim, 2*25G SFP28 arabirim, 6*fan yuvası, 2*güç kaynağı yuvası. |
| AD1300M-HV1B | CPRS AC güç kaynağı; AC giriş 100-127V/12A, çıkış 12V/1000W veya AC giriş 200-240V/8A, çıkış 12V/1300W. Akım paylaşımı ve çalışırken değiştirme desteği. Hava akışı önden giriş, arkadan çıkış. FAN-01K-01B ile birlikte kullanılmalıdır. |
| AD1300M-HV0F | CPRS AC güç kaynağı; AC giriş 100-127V/12A, çıkış 12V/1000W veya AC giriş 200-240V/8A, çıkış 12V/1300W. Akım paylaşımı ve çalışırken değiştirme desteği. Hava akışı arkadan giriş, önden çıkış. FAN-01K-01F ile birlikte kullanılmalıdır. |
| DD1300M-5V1B | CPRS DC güç kaynağı; DC giriş 40-72V/40-22A, çıkış 12V/106A. Akım paylaşımı ve çalışırken değiştirme desteği. Hava akışı önden giriş, arkadan çıkış. FAN-01K-01B ile birlikte kullanılmalıdır. |
| DD1300M-5V0F | CPRS DC güç kaynağı; DC giriş 40-72V/40-22A, çıkış 12V/106A. Akım paylaşımı ve çalışırken değiştirme desteği. Hava akışı arkadan giriş, önden çıkış. FAN-01K-01F ile birlikte kullanılmalıdır. |
| FAN-01K-01B | FAN-01K-01B fan modülü; çalışırken değiştirilebilir, hava akışı önden giriş, arkadan çıkış. |
| FAN-01K-01F | FAN-01K-01F fan modülü; çalışırken değiştirilebilir, hava akışı arkadan giriş, önden çıkış. |
| Q112-400G-VR4-MMA | 400Gbps QSFP112, 850nm, 50m(OM4), MPO12-APC, VR4, DDM, çok modlu optik alıcı-verici. |
Teklif
Bu ürün projeniz için doğru mu?
Port planı, lisans ve kapasite ihtiyaçlarınızı paylaşın; F2 mühendisleri bir iş günü içinde size özel konfigürasyon ve fiyat teklifi hazırlasın.
Doğrudan iletişim satis@maipu.net
Dokümantasyon
Kaynaklar ve aynı serideki modeller
Datasheet & dokümanlar
- NSS7816-32QE 400G Data Center Switch Datasheet-20251230PDF · 809 KB
- NSS7816-32QE 400G Data Center Switch Datasheet-20251230PDF · Maipu
- maipu.com ürün sayfasıEN
Kaynak kontrolü: 14.10.2026. Üretici, ürün sayfasındaki bilgilerin en güncel sürümü yansıtmayabileceğini belirtmektedir. Güncel revizyon ve konfigürasyon için teknik dokümanları kontrol edin.
