NSS7810-24QV16QE Data Center Switch
Yapay zekâ veri merkezleri için yüksek yoğunluklu 200GE ve 400GE VxLAN anahtarı
Seri: NSS7810-24QV16QE 200G Data Center Switch
Datasheet
Teknik özellikler
Değerler NSS7810-24QV16QE için Maipu'nun resmi ürün sayfasından alınmıştır. Konfigürasyona bağlı farklılıklar için satış mühendisimize danışın.
Donanım ve performans
| Arayüzler | 24*200G QSFP56 + 16*400G QSFP112 + 2*25G SFP28 |
|---|---|
| Yönetim arayüzleri | Bir konsol portu, bir yönetim Ethernet portu, bir USB arayüzü |
| Anahtarlama kapasitesi | 22.4Tbps |
| Flash | 8G |
| Bellek | 8G (varsayılan) |
| Arayüz arabellek boyutu | 64M |
| Jumbo Frame | 12K |
| VLAN kaydı | 4094 |
| Maksimum MAC adresi kaydı | 448K |
| Maksimum ARP kaydı | 251K |
| Maksimum IPv4 yönlendirme kaydı | 768K |
| Maksimum IPv6 yönlendirme kaydı | 384K |
| Maksimum VRF kaydı | 4K |
| VRRP grubu | 255 |
| Maksimum ECMP yolu | 128 |
| IGMP grubu | 8K |
| VxLAN VTEP örneği | 8K |
| Güç kaynağı yuvaları | 2 |
| Fan modülü yuvaları | 6 |
Elektriksel, çevresel ve fiziksel özellikler
| AC giriş gerilimi | 100V ~ 240V, 50Hz ~ 60Hz |
|---|---|
| DC giriş gerilimi | -40 ~ -72V |
| Çalışma sıcaklığı | 0℃ ile 50℃ |
| Depolama sıcaklığı | -40℃ ile 70℃ |
| Çalışma nemi | 10% ile 90%, yoğuşmasız |
| Depolama nemi | 5% ile 95%, yoğuşmasız |
| Güç tüketimi | Önden giriş, arkadan çıkış hava akışı: 851W; arkadan giriş, önden çıkış hava akışı: 892W |
| Boyutlar (G*D*Y) | 442mm*560mm*44.2mm |
| MTBF | >200, 000 hours |
Yazılım özellikleri
| Arayüz işlevleri | UNI/NNI port türü, port hızı, port MTU, port loopback, Loopback arayüzü, Tunnel arayüzü, Null arayüzü, VXLAN arayüzü |
|---|---|
| Ethernet anahtarlama | LACP bağlantı birleştirme, LACP port önceliği, LACP yük dengeleme, LACP hız izleme, LACP hata ayıklama, port izolasyonu, QinQ, VLAN eşleme, Super VLAN, PVLAN, Voice VLAN, STP, RSTP, MSTP, Loopback-detection, Error-disable, VIST/VIST+, GVRP, MLAG, MLAG Lite, VLAN izolasyonu |
| IP protokolleri | ARP, DHCP, DHCPv6, DHCP Server, DHCPv6 Server, DHCPv6 Client, DHCP Relay, DHCPv6 Relay, DHCP Option82, DNS, GRE, IPIP, IPv6 over IPv4, ISATAP, IPv4 over IPv6, IPv6 over IPv6 |
| Yönlendirme protokolleri | IPv4&IPv6 için statik yönlendirme, RIPv1/v2, RIPng, OSPFv2, OSPFv3, IS-IS, IS-ISv6, BGP, BGPv6, Policy Route, MP-BGP |
| L2 Multicast | IGMP Snooping, IGMP Snooping over VxLAN, multicast VLAN (MVR, MVP), MLD Snooping, Router-alert Option |
| L3 Multicast | IGMPv1/v2/v3, MLDv1/v2, PIM-SM, PIM-DM, PIM-SSM, IPv6 PIM-SM, IPv6 PIM-SSM, MSDP, IGMP grup filtresi, MLD grup filtresi |
| QoS | 802.1p, DSCP, öncelik eşleme, SP, WRR, WDRR, SP+WRR, SP+WDRR, WRED, akış sınıflandırma, trafik izleme, trafik şekillendirme, tıkanıklık yönetimi, tıkanıklıktan kaçınma, akış tabanlı yansıtma |
| ACL | Standart IP ACL, genişletilmiş IP ACL, standart MAC ACL, genişletilmiş MAC ACL, genişletilmiş Hybrid ACL, standart IPv6 ACL, genişletilmiş IPv6 ACL |
| Veri merkezi özellikleri | TRILL, VXLAN, M-LAG, MLAG for VXLAN, VXLAN QoS, ESI Multi-Homing, BGP-EVPN, NLB |
| RoCEv2 | ECN, EQCN, ETS, PFC, iNOF, DCBX |
| MPLS L2/L3 VPN | L3 MPLS VPN: MPLS LDP, MPLS GR, M-VRF, MPLS L3VPN, Inter-AS MPLS VPN Option A/B, MPLS OAM, IPv6 MPLS L3VPN, MPLS TE, MPLS QoS; L2 VPLS VPN: VPWS, Martini/Kompella VPLS, H-VPLS |
| Precision Time Protocol (PTP) | IEEE 1588v2: E2ETC, P2PTC |
| Sanallaştırma | VST: H-VST, M-VST; MAD: MAD LACP, MAD BFD, MAD Fast-hello |
| Güvenlik ve AAA | ARP Check, AARF, AARF ARP-Guard, CPU koruması, Port Security, IP Source Guard, IPv6 Source Guard, ND-Snooping, DHCP Snooping, DHCPv6 Snooping, Dynamic ARP Inspection (DAI), AARF, Host Guard, P2P MACSec, PPPoE+, 802.1x, Portal Authentication, Anti-attack detect|drop|flood|log, URPF; AAA: kimlik doğrulama, yetkilendirme, hesap kaydı, Radius, TACACS+ |
| Ağ güvenilirliği | HA, ULFD, ERPS, ULPP, Monitor Link, VRRP, VRRPv3, VBRP, BFD, EEP, CPU koruması |
| Ağ yönetimi | SNMP v1/v2/v3, MIB, RMON, SYSLOG, CLI, Telnet, SSH, HTTP/HTTPS, FTP/TFTP, Debug, NTP, Keepalive Gateway |
| Ağ izleme | SPAN, RSPAN, ERSPAN, VLAN SPAN, IPFIX, sFlow, LLDP, LLDP-MED, IP-SLA, CWMP, Telemetry, OpenFlow, Netconf, Restconf, BSM, MOD, Capture Packet |
Genel bakış
Ürün tanıtımı

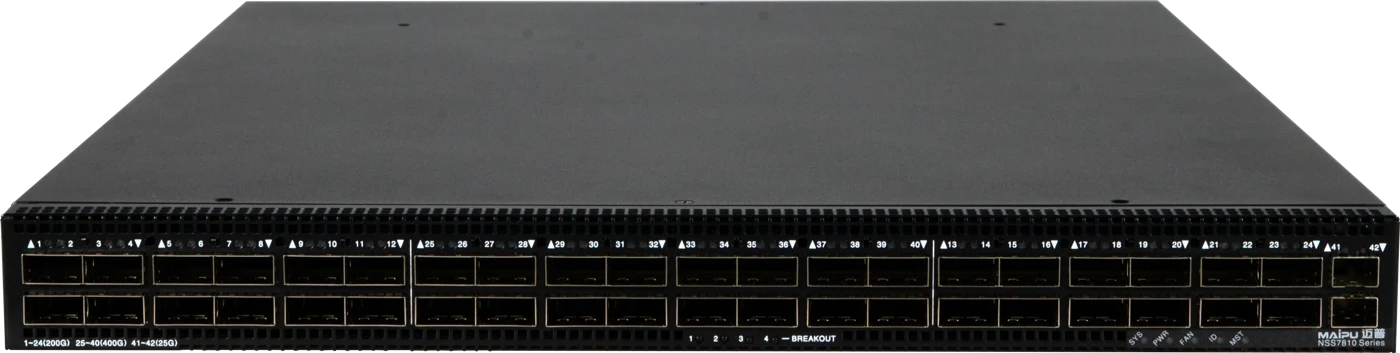

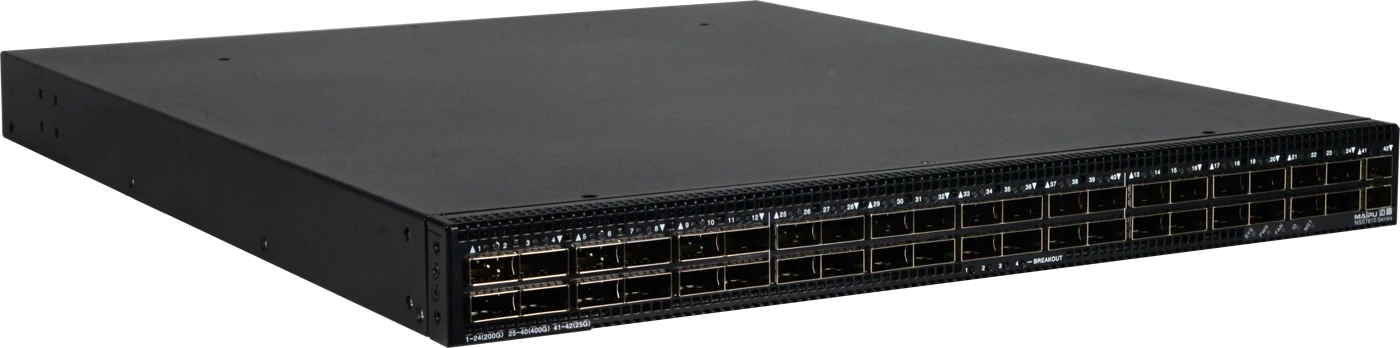

NSS7810-24QV16QE, yapay zekâ hesaplama veri merkezleri için tasarlanmış yeni nesil bir 200GE VxLAN anahtarıdır. Kompakt 1U yapıda 24*200GE ve 16*400GE arayüz sunar; yüksek veri aktarım kapasitesini, büyük arabellek ve düşük gecikmeyle birleştirir. Maipu MyPowerOS yazılım platformu, kapsamlı veri merkezi servisleri ve yönetim yetenekleri sağlar. Büyük arayüz arabelleği, ani trafik artışlarında paket kaybı olmadan iletimi destekler. M-LAG, modüler güç kaynakları ve fanlar yüksek güvenilirlik sağlar. NSS5830/5930 VxLAN leaf anahtarlarıyla birlikte çalışarak ölçeklenebilir, sanallaştırılmış bir fabric ağı oluşturabilir.
01Kompakt yapıda yüksek port yoğunluğu
1U cihazda 24*200GE ve 16*400GE arayüz, veri merkezi senaryolarının yüksek arayüz yoğunluğu gereksinimlerini karşılar.
02RoCEv2 kayıpsız Ethernet
Priority-based Flow Control (PFC) ve Explicit Congestion Notification (ECN) ile ağ tıkanıklığında paket kaybını ve yeniden iletimi önlemeye, gecikmeyi ve gecikme değişkenliğini azaltmaya yardımcı olur.
03Cihazlar arası M-LAG
Birden fazla anahtarın bağlantılarını birleştirerek cihazlar arası bağlantı yedekliliği sağlar. Bir anahtar arızalandığında diğer anahtarlar etkin kalır; yükseltme sırasında trafik iletimini devralarak servis sürekliliğini korur.
04VxLAN ve BGP-EVPN ile sanallaştırma
Yaygın sanallaştırma platformlarıyla çalışır ve VxLAN overlay ağında donanım ağ geçidi olarak görev yapar. BGP-EVPN, overlay kontrol düzlemi üzerinden IP veya MPLS ağındaki farklı katman 2/3 etki alanları arasında sanal bağlantı sağlar.
05Telemetry ile akıllı işletim ve bakım
Cihaz verilerini gerçek zamanlı toplar ve müşterinin ağ analiz platformuna iletir. Ağ sağlığının izlenmesini ve kullanıcı deneyimini etkileyen sorunların belirlenip analiz edilmesini destekler.
06NETCONF ve Restconf API entegrasyonu
NETCONF ve Restconf API desteği sayesinde üçüncü taraf SDN denetleyicileriyle çalışarak uzaktan cihaz yapılandırmasını kolaylaştırır.
07Güvenilir donanım ve soğutma

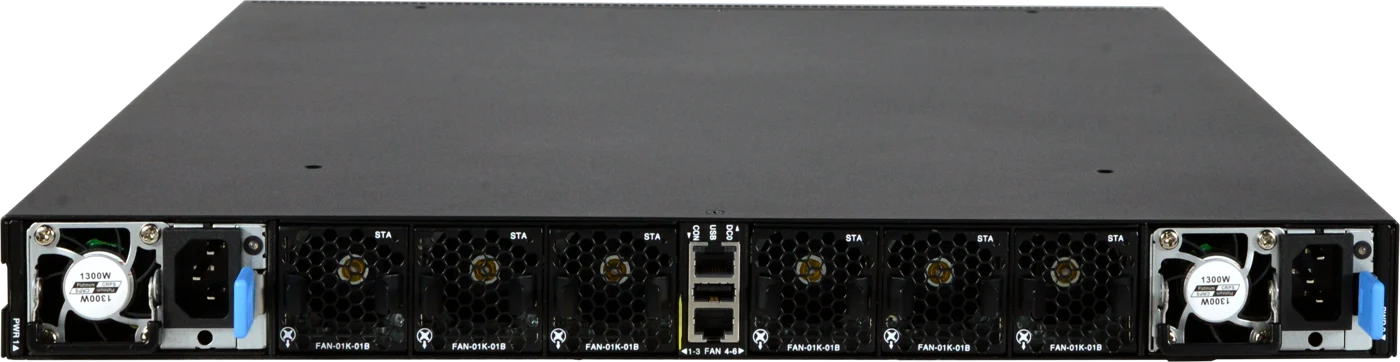

Soğuk ve sıcak hava kanallarını ayıran hava akışı tasarımı, ısı dağıtım verimliliğini artırır. Çalışırken değiştirilebilir yedekli güç modülleri ve fanlar kesintisiz çalışmayı destekler; fan hızı sistem yüküne göre dinamik olarak ayarlanabilir. Temel bileşenlerde sürekli çalışma dayanıklılığı için “overvoltage” tasarımları kullanılır.
08Ücretsiz lisans politikası
Maipu, standart ve gelişmiş özellikleri farklı sürümlere ayırmayan “tek seferlik yatırım” lisans politikası uygular. Yeni firmware sürümleri müşterilere ek ücret olmadan sunulur.
Senaryolar
Tipik uygulama
Yapay zekâ hesaplama veri merkezlerinde yüksek yoğunluklu anahtarlama.
NSS5830/5930 VxLAN leaf anahtarlarıyla ölçeklenebilir, sanallaştırılmış fabric ağlarının oluşturulması.
Veri merkezi sunucularının Ethernet üzerinden doğrudan Remote Direct Memory Access (RDMA) gerçekleştirmesi için RoCEv2 kayıpsız Ethernet altyapısı.
Bulut bilişim, büyük veri, yapay zekâ ve yüksek performanslı hesaplama kurulumları için uçtan uca, sıfır gecikme değişkenliğine sahip, düşük gecikmeli, kayıpsız Ethernet ağları.
Konfigürasyon
Sipariş bilgileri
Nihai konfigürasyon proje bazında F2 satış mühendisliği tarafından doğrulanır.
| Sipariş kodu | Açıklama |
|---|---|
| NSS7810-24QV16QE | 24*200G QSFP56 arayüz, 16*400G QSFP112 arayüz, 2*25G SFP28 arayüz, 6*fan yuvası, 2*güç kaynağı yuvası. |
| AD1300M-HV1B | CPRS AC güç kaynağı; AC giriş 100-127V/12A, çıkış 12V/1000W veya AC giriş 200-240V/8A, çıkış 12V/1300W. Akım paylaşımı ve çalışırken değiştirme desteği. Hava akışı önden giriş, arkadan çıkış. FAN-01K-01B ile birlikte kullanılmalıdır. |
| AD1300M-HV0F | CPRS AC güç kaynağı; AC giriş 100-127V/12A, çıkış 12V/1000W veya AC giriş 200-240V/8A, çıkış 12V/1300W. Akım paylaşımı ve çalışırken değiştirme desteği. Hava akışı arkadan giriş, önden çıkış. FAN-01K-01F ile birlikte kullanılmalıdır. |
| DD1300M-5V1B | CPRS DC güç kaynağı; DC giriş 40-72V/40-22A, çıkış 12V/106A. Akım paylaşımı ve çalışırken değiştirme desteği. Hava akışı önden giriş, arkadan çıkış. FAN-01K-01B ile birlikte kullanılmalıdır. |
| DD1300M-5V0F | CPRS DC güç kaynağı; DC giriş 40-72V/40-22A, çıkış 12V/106A. Akım paylaşımı ve çalışırken değiştirme desteği. Hava akışı arkadan giriş, önden çıkış. FAN-01K-01F ile birlikte kullanılmalıdır. |
| FAN-01K-01B | FAN-01K-01B fan modülü; çalışırken değiştirilebilir. Hava akışı önden giriş, arkadan çıkış. |
| FAN-01K-01F | FAN-01K-01F fan modülü; çalışırken değiştirilebilir. Hava akışı arkadan giriş, önden çıkış. |
| Q112-400G-VR4-MMA | 400Gbps QSFP112, 850nm, 50m(OM4), MPO12-APC, VR4, DDM, çok modlu optik alıcı-verici. |
