Core Router · NSR8000X-08Enterprise
NSR8000X-08 NSR8000X Core Router
CLOS mimarili, BGP/MPLS/SRv6 destekli modüler çekirdek yönlendirici
Seri: NSR8000X-08 MPLS Core Router
Datasheet
Teknik özellikler
Değerler NSR8000X-08 için Maipu'nun resmi ürün sayfasından alınmıştır. Konfigürasyona bağlı farklılıklar için satış mühendisimize danışın.
Donanım özellikleri
| Model | NSR8000X-08 |
|---|---|
| Mimari | CLOS |
| Flash (varsayılan) | 8G |
| Bellek (varsayılan/maksimum) | 8G/64G |
| Kontrol motoru yuvaları (MPU) | 2 |
| Anahtarlama örgüsü yuvaları (SFU) | 6 |
| Servis modülü yuvaları (SPU) | 8 (32*alt yuva) |
| Toplam aktarım kapasitesi (1400Byte) | 280Gbps (8*SPU05); 800Gbps (8*SPU20) |
| Güç kaynağı yuvaları | 10 |

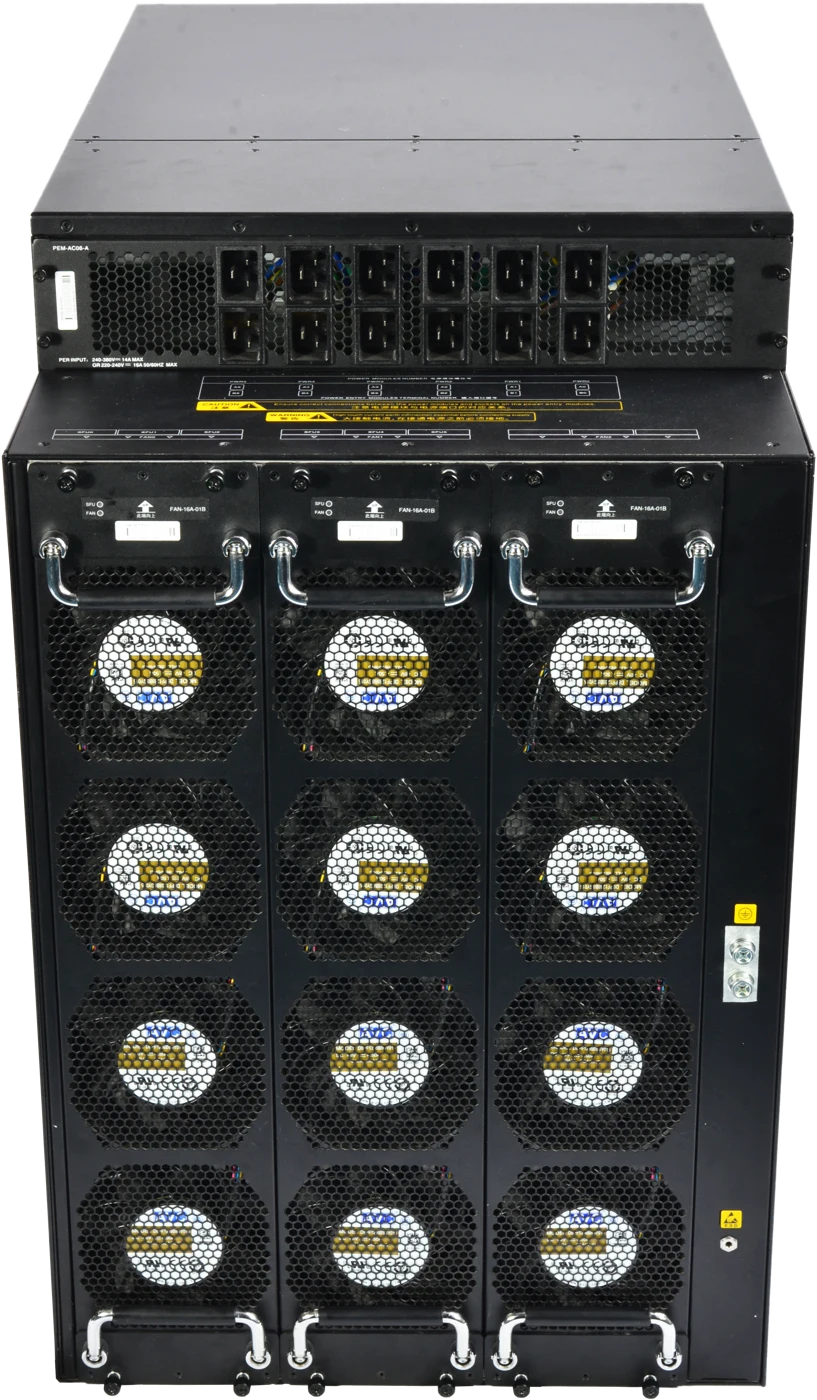

| Fan yuvaları | 3 |
| Boyutlar (mm) | W*H*D: 442*690*830mm(15U) |
| Giriş gerilimi | AC 100-240V 50-60HZ |
| Çalışma sıcaklığı | 0-50℃ |
| Depolama sıcaklığı | -40-70℃ |
| Çalışma nemi | 10%-95% |
| Depolama nemi | 5%-95% |
| Soğutma | Zorlamalı hava soğutması |
Yazılım özellikleri
| Bağlantı katmanı protokolleri | PPP, PPPoE, Frame-Relay, Bridge, HDLC, VLAN, QinQ, LLDP |
|---|---|
| TCP/IP protokolleri | IPv4/IPv6 Dual Stack, DHCPv4/DHCPv6, DDNS/DNS |
| Yönlendirme protokolleri | Static Route/Static Routev6, RIP/RIPng, OSPFv2/OSPFv3, BGP/BGP4+, IS-IS/IS-ISv6, IRMP, PBR |
| SRv6 protokolleri | ISIS for SRv6, OSPFv3 for SRv6, BGP for SRv6, SRv6 BE, SRv6-TE Policy, IFIT akış içi algılama |
| Ağ dilimleme | Flexible Ethernet (FlexE), kanallara ayrılmış alt arayüz teknolojisi |
| Güvenlik protokolleri | ACL güvenlik filtreleme, PPP şifreleme, CPU koruması, port güvenliği, AAA, IKE, PKI, saldırılara karşı koruma, NAT/NAT64/NAT66 |
| VPN protokolleri | MPLS, LDP, L2VPN, L3VPN, MPLS QoS, MPLS OAM, 6PE, GRE/GREv6, IPsec, L2TPv2, L2TPv3, VRF, IPIP, VxLAN, EVPN |
| QoS protokolleri | FIFO, PQ, FQ, WFQ, CBWFQ, LLQ, RSVP, CAR, H-QoS, trafik şekillendirme, hız sınırlama |
| Çok noktaya yayın protokolleri | IGMP, MLD, PIM-SM/SSM, PIM-DM/SDM PIMv6-SM/SSM, MSDP, MVPN, NG-MVPN |
| Sanallaştırma | Flexible Network Service (FNS), Multi-Active Detection (MAD) |
| Güvenilirlik | Yedek arayüz, VRRP/VRRPv3, VBRP, Track, IP/IPv6/LDP/TE FRR, BFD For Static/OSPF/BGP/ISIS/VRRP/LDP/TE, Forward Error Correcting (FEC) |
| Yönetim ve izleme | Keepalive ağ geçidi, NTP, yansıtma, RMON, CWMP, Netconf, CLI, SSH, SNMP V1/V2/V3, Telnet, PING, Trace Route, FTP/TFTP, IPFIX, IP-SLA |
Genel bakış
Ürün tanıtımı
Maipu NSR8000X-08, parti ve kamu kuruluşları, finans kuruluşları ve büyük işletmelerin omurga ağları için geliştirilen üst düzey bir çekirdek yönlendiricidir. Gelişmiş ortogonal arka panel CLOS mimarisi, çok çekirdekli işleme yapısı ve ATCA tasarımını bir araya getirir. Kontrol, iletim ve yönetim düzlemlerinin ayrılması, kesintisiz iş verisi anahtarlamasını destekler; sistem genelinde çift veya çoklu yedeklilik hedefleyen tasarımı kurumsal düzeyde yüksek güvenilirlik sağlar. MyPower-R yazılımı; yönlendirme, yedekleme, ağ güvenliği, IP çok noktaya yayın ve ağ yönetimi işlevlerinin yanı sıra BGP/MPLS/SRv6 desteği sunar. 2 ana kontrol yuvası, 6 anahtarlama örgüsü yuvası ve 8 servis yuvasına sahip dağıtık iletim yapısı; 100G, 10G ve 1G arayüz seçenekleriyle kurumsal WAN omurgalarının çekirdek düğümlerinde ve il düzeyindeki bağlantı noktalarında kullanıma yöneliktir.
01Dağıtık CLOS mimarisi
Dağıtık çok çekirdekli yapı ve bloklamasız CLOS anahtarlama mimarisi, ortogonal arka panelsiz tasarımla sunulur. Bağımsız anahtarlama örgüsü ve kontrol motoru kullanılır; kontrol, iletim ve yönetim düzlemleri fiziksel olarak ayrılmıştır.
02Kapsamlı SRv6 desteği
SRv6 segment yönlendirme, IFIT bant içi akış izleme, FlexE ağ dilimleme ve kanallara ayrılmış alt arayüzler desteklenir. SRv6 Policy için gecikme, bant genişliği ve paket kaybına dayalı optimizasyon ile SRv6 Policy'den SRv6 BE'ye yük devretme sağlanır.
03Esnek WAN bağlantıları
Seri, farklı gereksinimler için dört tür yüksek performanslı çok çekirdekli SPU modülünü destekler. WAN erişim seçenekleri arasında 1G/10G/100G Ethernet, E1/CE1 ve POS/CPOS bulunur.
048 genişletme yuvası
Modüler yapıdaki 8 genişletme yuvası, yüksek yoğunluklu erişim ve yatırımın korunmasını destekler. Tüm NSR8000X modülleri çalışırken değiştirilebilir.
05İhtiyaca göre performans artışı
Yapılandırılan ACL ve QoS işlevlerinin iletim performansına etkisi düşüktür. SPU servis motorları değiştirilerek performans yükseltilebilir.
06Güvenli servisler ve VPN toplama
Yüksek performanslı VPN toplama işlevi sunar. Veriler MPLS/VPLS, IPsec, GRE, L2TP ve VxLAN tünelleri üzerinden iletilerek yetkisiz erişime ve değişikliğe karşı korunabilir.
07Zengin QoS işlevleri
FIFO, PQ, CQ, FQ, WFQ, CBWFQ ve LLQ kuyruk yönetimi ilkeleri desteklenir. Hiyerarşik QoS, kritik servislerin yüksek öncelikle işlenmesini sağlar.
08Kapsamlı yönetim seçenekleri
SNMPv1/v2c/v3, CLI, USB sürücüyle devreye alma, MIB, RMON, SYSLOG, TR069, IPFIX ve Netconf desteklenir. Maipu SNMP Management Platform ile birlikte kolay kullanımlı uzaktan ağ yönetimi sunar.
Senaryolar
Tipik uygulama
Parti ve kamu kuruluşlarının omurga ağları
Finans kuruluşlarının omurga ağları
Büyük işletmelerin omurga ağları
Kurumsal WAN omurgalarının çekirdek düğümleri
İl düzeyindeki bağlantı noktaları
Konfigürasyon
Sipariş bilgileri
Nihai konfigürasyon proje bazında F2 satış mühendisliği tarafından doğrulanır.
| Sipariş kodu | Açıklama |
|---|---|

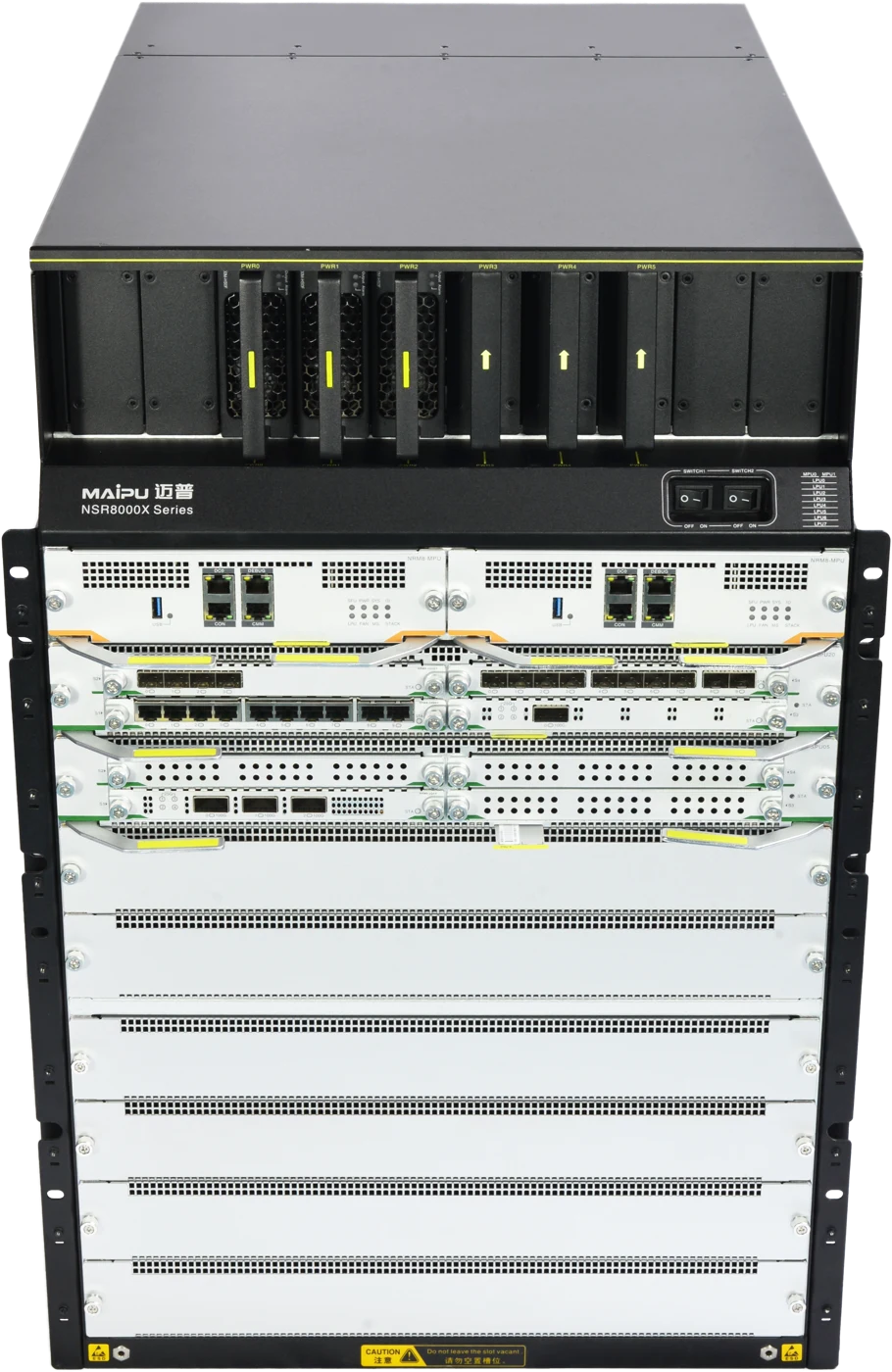

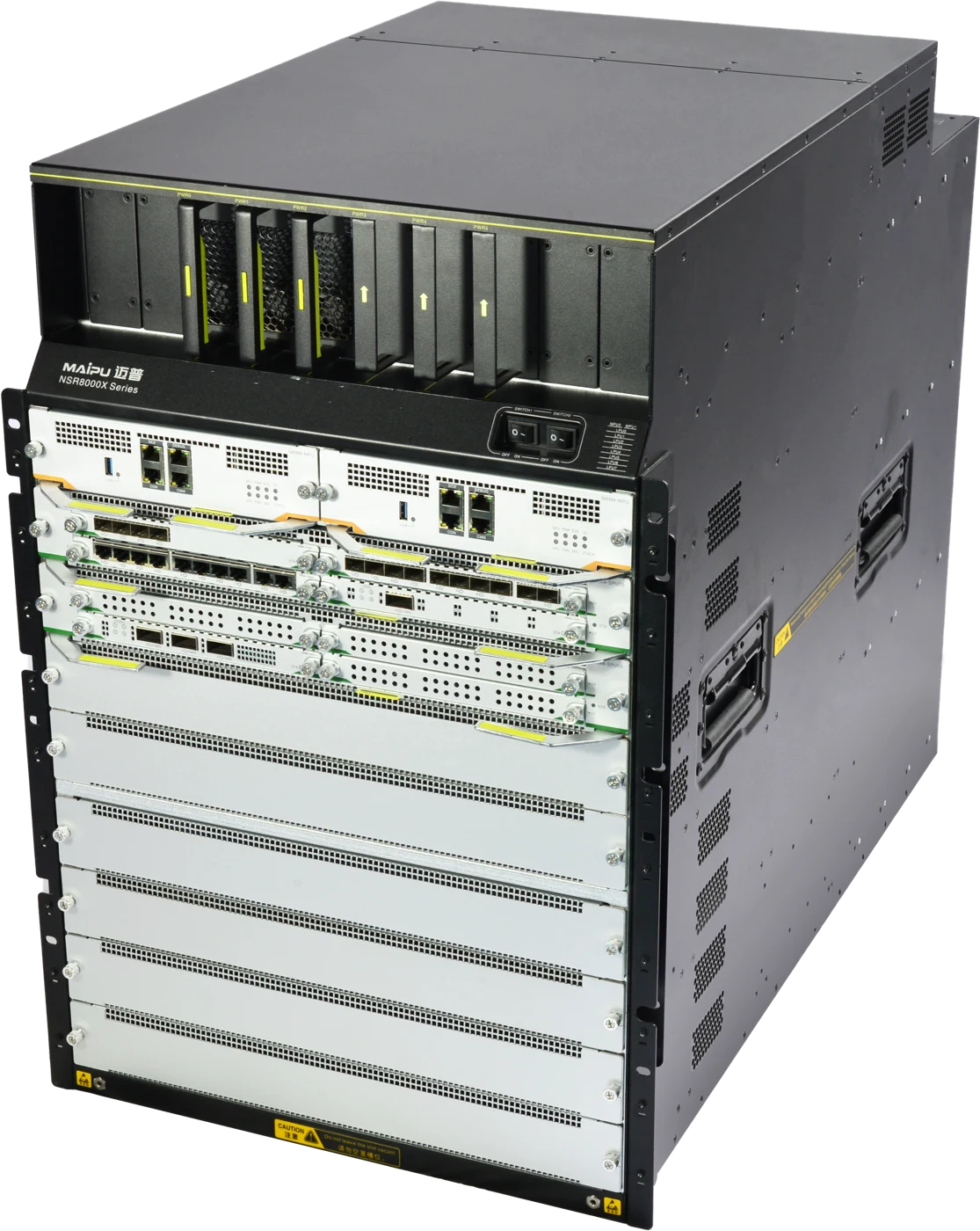

| NSR8000X-08 | NSR8000X-08 şasi; 2 kontrol motoru yuvası, 6 anahtarlama örgüsü yuvası, 8 hat kartı yuvası, 3 fan yuvası, 10 güç yuvası |
| FAN-16A-01B | NSR8000X-08 için fan modülü |
| AD3000M-HS0F | NSR8000X-08 için 3000W AC güç modülü |
| PEM-AC06-A | AC güç modülü için güç rafı |
| NRM8-MPU | NSR8000X-08 kontrol motoru; bir konsol portu, bir DC0 yönetim Ethernet portu, bir USB portu |
| NRM8-SFU-08A | NSR8000X-08 için anahtarlama örgüsü |
| NRM8-SPU05 | NSR8000X-08 standart servis işleme modülü; 4*NRM8 alt modül yuvasını destekler |
| NRM8-SPU20 | NSR8000X-08 gelişmiş servis işleme modülü; 4*NRM8 alt modül yuvasını destekler |
Teklif
Bu ürün projeniz için doğru mu?
Port planı, lisans ve kapasite ihtiyaçlarınızı paylaşın; F2 mühendisleri bir iş günü içinde size özel konfigürasyon ve fiyat teklifi hazırlasın.
Doğrudan iletişim satis@maipu.net
Dokümantasyon
Kaynaklar ve aynı serideki modeller
Datasheet & dokümanlar
- NSR8000X MPLS Core Router Datasheet_20251203PDF · 687 KB
- NSR8000X MPLS Core Router Datasheet_20251203PDF · Maipu
- maipu.com ürün sayfasıEN
Kaynak kontrolü: 14.10.2026. Üretici, ürün sayfasındaki bilgilerin en güncel sürümü yansıtmayabileceğini belirtmektedir. Güncel revizyon ve konfigürasyon için teknik dokümanları kontrol edin.
