Akıllı trafik ve dinamik yol yönetimi
Gerçek zamanlı SLA izleme, akıllı bağlantı kalitesi tespiti ve Controller tabanlı kalite değerlendirmeleriyle dinamik yönlendirme sağlar.
WAN çözümleriKurumsal BD-WAN (SD-WAN) Çözümü
Maipu BD-WAN, ofisleri ve farklı ölçeklerdeki şubeleri kurumsal merkeze bağlayan; akıllı trafik yönlendirme, Zero Touch Provisioning ve görsel ağ işletimi sunan iş odaklı bir geniş alan ağı çözümüdür.
Genel Bakış
Maipu BD-WAN, MPLS, Internet, kiralık hat ve 4G/5G erişim seçeneklerini DVPN Overlay mimarisiyle bir araya getirir. BD-WAN Controller ile ofis, şube ve kurumsal merkez bağlantılarında ağ, operasyon ve iş süreçlerinin görselleştirilmesini destekler.
Gerçek zamanlı SLA izleme ve Controller tabanlı kalite değerlendirmeleriyle ağ yollarını dinamik olarak düzenler. Zero Touch Provisioning uç yönlendiricilerin devreye alınmasını kolaylaştırırken, uçtan uca IPSec şifreleme ve Overlay anomalilerinde Underlay iletimine geçiş desteği sunar.
Öne Çıkan Yetenekler
Kurumsal BD-WAN neyi çözer?
Zero Touch Provisioning
EDP, USB Flash Drive, Email ve DHCP yöntemlerini destekler; otomatik keşif ve sıfır dokunuşlu yapılandırmayla uç yönlendiricilerin devreye alınmasını kolaylaştırır.
Uçtan uca IPSec şifreleme
Ofis, şube ve kurumsal merkez bağlantıları için uçtan uca IPSec şifreleme sunar.
Görsel işletim ve bakım
Büyük ekran gösterimiyle topoloji, cihaz, iş süreçleri, operasyon ve alarm bilgilerini görselleştirerek işletim ve bakım otomasyonunu destekler.
Controller Overlay Escape
Overlay anomalileri durumunda Underlay iletimine geçişi destekleyerek iş sürekliliğine katkı sağlar.
Çeşitli WAN erişim seçenekleri
MPLS, Internet ve 4G/5G mobil erişimin yanı sıra Ethernet/E1/CE1/POS/CPOS üzerinden esnek kiralık hat bağlantılarını destekler.
01
Zero Touch Provisioning
EDP, USB Flash Drive, Email ve DHCP yöntemlerini destekler. EDP başlatma; otomatik keşif ve sıfır dokunuşlu yapılandırmayla uç yönlendiricilerin zahmetsizce devreye alınmasını sağlar.
02
Görselleştirilmiş İşletim
Büyük ekran gösterimiyle ağ, operasyon ve iş süreçlerinin görselleştirilmesini sağlar; işletim ve bakım otomasyonuna katkıda bulunur.
Topoloji Cihaz İş süreçleri Operasyon Alarm
03
Servis Dinamik Zamanlama
Akıllı ağ yolu dinamik zamanlaması; gerçek zamanlı SLA izleme ve Controller tabanlı kalite değerlendirmeleriyle dinamik yönlendirme yaparak iş operasyonlarını optimize eder.
- 1
İzleme
Ağ yolları ve SLA gerçek zamanlı izlenir.
- 2
Hesaplama
Controller yol kalitesini değerlendirir.
- 3
Zamanlama
BD-WAN trafiği en uygun yola yönlendirir.
Döngü sürekli tekrarlanır: Ağ → SLA → BD-WAN → Ağ
04
İş Sürekliliği
Controller Overlay Escape desteği: Overlay anomalileri durumunda Underlay iletimine geçiş yaparak iş sürekliliğini korur.

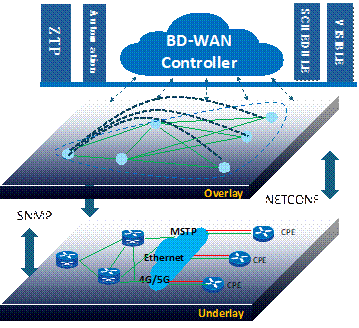

Referans Mimari
Katman katman tasarım
1. BD-WAN Controller
Görsel ağ işletimi, SLA değerlendirmesi ve dinamik ağ yolu yönetimi için kontrol bileşenidir.
2. DVPN Overlay
Şube, ofis ve merkez yönlendiricilerini Underlay bağlantıları üzerinde birleştiren Overlay katmanıdır.
3. WAN Underlay
MPLS, Internet, kiralık hat ve 4G/5G bağlantıları erişim altyapısını oluşturur.
4. Merkez ve SD-WAN Core Router
Kurumsal merkez topolojisinde NSR7300X yer alır; ayrıntılı mimaride MP7500X ve MP7300X, SD-WAN Core Router olarak gösterilir.
5. VPN Aggregation Router
MP7300X ve MP3900X serileri, Internet ve mobil erişim bağlantılarının VPN toplama bileşenleri olarak konumlandırılır.
6. Şube ve ofis erişimi

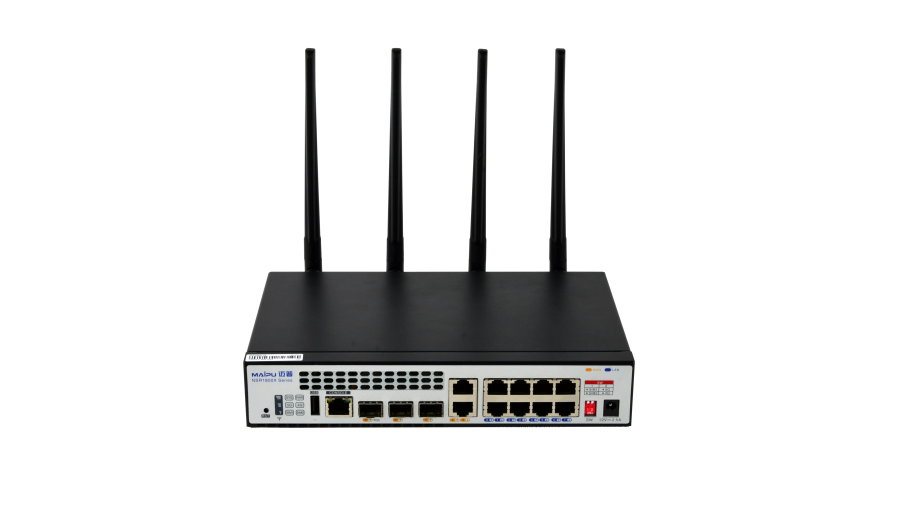

Büyük şubelerde MP3900X, orta ölçekli şubelerde MP2900X ve NSR2900X, küçük şubelerde NSR1900X gösterilir. Ofis erişiminde NSR1800X ve NSR1900X kullanılır.
Kazanımlar
- Otomatik keşif ve Zero Touch Provisioning ile uç yönlendiricilerin kolay devreye alınması.
- Gerçek zamanlı SLA izleme ve dinamik yönlendirmeyle iş operasyonlarının optimize edilmesi.
- Ağ, operasyon ve iş süreçlerinin görselleştirilmesiyle işletim ve bakım otomasyonunun desteklenmesi.
- Overlay anomalilerinde Underlay iletimine geçişle iş sürekliliğinin desteklenmesi.
- Uçtan uca IPSec şifreleme ile bağlantıların korunması.
- Kiralık hat, Internet ve mobil erişim seçenekleriyle esnek WAN bağlantıları.
